Фитинг BSP 90° ниппель-конус 60° (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15
Стандарты
BS 5200-B
Альтернативное название
DKR 90°

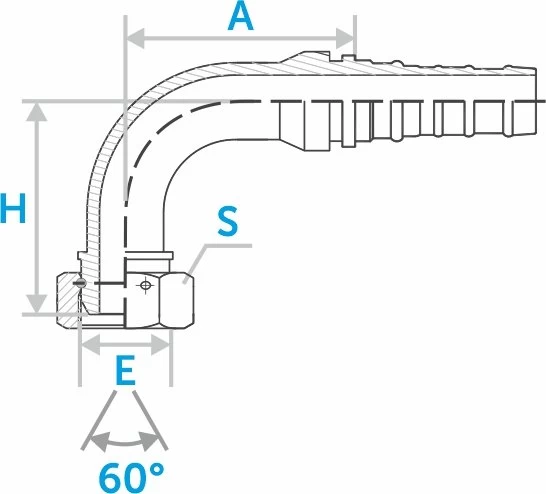

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | A, мм | C, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST22693-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | 73,8 Размеры: A, мм | 10,9 Размеры: C, мм | 67,1 Размеры: H, мм | 32 Размеры: S1, мм | G3/4x14 Резьба: Е, дюйм | |
| ST22693-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | 91,9 Размеры: A, мм | 10,9 Размеры: C, мм | 72 Размеры: H, мм | 32 Размеры: S1, мм | G3/4x14 Резьба: Е, дюйм | |
| ST22693-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | 73,8 Размеры: A, мм | 11,7 Размеры: C, мм | 67,1 Размеры: H, мм | 41 Размеры: S1, мм | G1x11 Резьба: Е, дюйм | |
| ST22693-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | 91,9 Размеры: A, мм | 11,7 Размеры: C, мм | 72 Размеры: H, мм | 41 Размеры: S1, мм | G1x11 Резьба: Е, дюйм | |
| ST22693-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | 105,8 Размеры: A, мм | 11,7 Размеры: C, мм | 84 Размеры: H, мм | 41 Размеры: S1, мм | G1x11 Резьба: Е, дюйм | |
| ST22693-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | 91,9 Размеры: A, мм | 11 Размеры: C, мм | 77 Размеры: H, мм | 50 Размеры: S1, мм | G1-1/4x11 Резьба: Е, дюйм | |
| ST22693-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | 105,8 Размеры: A, мм | 11 Размеры: C, мм | 88,3 Размеры: H, мм | 50 Размеры: S1, мм | G1-1/4x11 Резьба: Е, дюйм | |
| ST22693-20-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | 124,2 Размеры: A, мм | 11 Размеры: C, мм | 103 Размеры: H, мм | 50 Размеры: S1, мм | G1-1/4x11 Резьба: Е, дюйм | |
| ST22693-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | 105,8 Размеры: A, мм | 13 Размеры: C, мм | 88,3 Размеры: H, мм | 55 Размеры: S1, мм | G1-1/2x11 Резьба: Е, дюйм | |
| ST22693-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | 124,2 Размеры: A, мм | 13,5 Размеры: C, мм | 103 Размеры: H, мм | 55 Размеры: S1, мм | G1-1/2x11 Резьба: Е, дюйм | |
| ST22693-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | 124,2 Размеры: A, мм | 16 Размеры: C, мм | 111 Размеры: H, мм | 70 Размеры: S1, мм | G2x11 Резьба: Е, дюйм | |
| ST22693-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | 148,8 Размеры: A, мм | 16 Размеры: C, мм | 123,3 Размеры: H, мм | 70 Размеры: S1, мм | G2x11 Резьба: Е, дюйм | |
