Рукав высокого давления R15 SAE100 Stflex Stamina LT

Ссылка скопирована

Рукав высокого давления R15 SAE100 Stflex Stamina

Рукав высокого давления R15 SAE100 Stflex Stamina LT

Рукав высокого давления R15 SAE100 Stflex Stamina HT

Рукав высокого давления R15 SAE100 Stflex Stamina TC

Стандарты

ISO 3862 тип R15
SAE100 R15

Температура

от -55°С до +120°С
Исключение – воздух max: +70°С
вода max: +70°С

Конструкция

Трубка – синтетический каучук
Армирование – шесть стальных спиральных навививок
Покрытие – синтетический каучук

Рабочая среда

Жидкости на нефтяной основе, водно–гликоевые жидкости, смазочные масла, воздух, вода

Муфта

ST00621

Код заказа	Внутренний диаметр			Наружный диаметр	Рабочее давление		Разрывное давление		Радиус изгиба	Вес	Муфта	Складская позиция	Количество
	DN	дюйм	размер	мм	бар	psi	бар	psi	min, мм	кг/м			штук
ST630LT-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	36,1 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	240 Радиус изгиба: min, мм	1,50 Вес: кг/м	ST00621-12 Муфта	– Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630LT-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	42,9 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	300 Радиус изгиба: min, мм	2,10 Вес: кг/м	ST00621-16 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630LT-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	51,5 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	420 Радиус изгиба: min, мм	3,80 Вес: кг/м	ST00621-20 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630LT-24 Код заказа	38 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	59,6 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	500 Радиус изгиба: min, мм	5,10 Вес: кг/м	ST00621-24 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630LT-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	72,7 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	640 Радиус изгиба: min, мм	7,00 Вес: кг/м	ST00621-32 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа

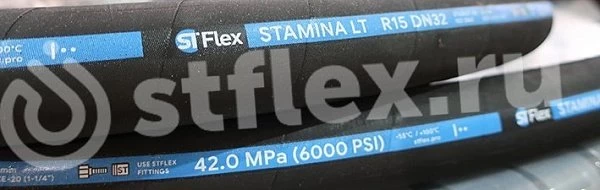

Маркировка рукава

Описание

Документы

Рукав высокого давления R15 SAE100 Stflex Stamina LT с синей (голубой) продольной маркировкой относится к РВД низкотемпературной серии, способным сохранять пластичность и прочность при температуре внешней среды до -55 С. Практика применения показала, что этим видом рукава можно заменять теряющие прочность и промерзающие на морозе металлические трубки. Прочность и безопасный зазор между рабочим и разрывным давлением обеспечивается шестью стальными навивками с полимерным разделением. Внутренний слой адаптирован к перекачке воды и воздуха, смазочных материалов и нефтесодержащих сред.Производится по стандартам: SAE100, ISO 3862.
