Рукав высокого давления R15 SAE100 Stflex Stamina

Ссылка скопирована

Рукав высокого давления R15 SAE100 Stflex Stamina

Рукав высокого давления R15 SAE100 Stflex Stamina LT

Рукав высокого давления R15 SAE100 Stflex Stamina HT

Рукав высокого давления R15 SAE100 Stflex Stamina TC

Стандарты

ISO 3862 тип R15
SAE100 R15

Температура

от -40°С до +120°С
Исключение – воздух max: +70°С
вода max: +70°С

Конструкция

Трубка – синтетический каучук
Армирование – шесть стальных спиральных навививок
Покрытие – синтетический каучук

Рабочая среда

Жидкости на нефтяной основе, водно–гликоевые жидкости, смазочные масла, воздух, вода

Муфта

ST00621

Код заказа	Внутренний диаметр			Наружный диаметр	Рабочее давление		Разрывное давление		Радиус изгиба	Вес	Муфта	Складская позиция	Количество
	DN	дюйм	размер	мм	бар	psi	бар	psi	min, мм	кг/м			штук
ST630-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	36,1 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	240 Радиус изгиба: min, мм	1,50 Вес: кг/м	ST00621-12 Муфта	– Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	42,9 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	300 Радиус изгиба: min, мм	2,10 Вес: кг/м	ST00621-16 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	51,5 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	420 Радиус изгиба: min, мм	3,80 Вес: кг/м	ST00621-20 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630-24 Код заказа	38 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	59,6 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	500 Радиус изгиба: min, мм	5,10 Вес: кг/м	ST00621-24 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа
ST630-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	72,7 Наружный диаметр: мм	420 Рабочее давление: бар	6000 Рабочее давление: psi	1680 Разрывное давление: бар	24000 Разрывное давление: psi	640 Радиус изгиба: min, мм	7,00 Вес: кг/м	ST00621-32 Муфта	✔ Складская позиция	- + × Выбрано максимальное количество, доступное для заказа

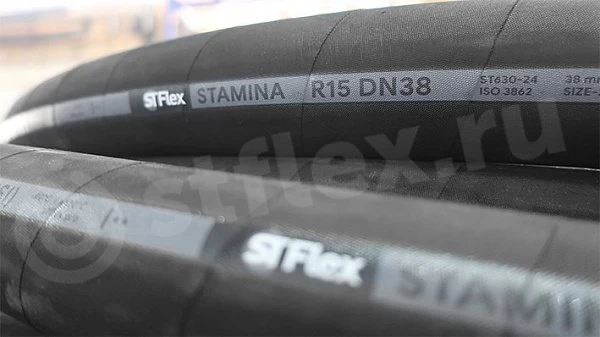

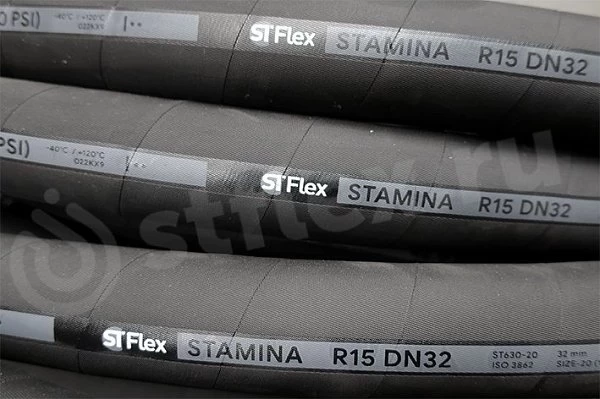

Маркировка рукава

Описание

Документы

Рукав высокого давления R15 SAE100 Stflex Stamina с серой маркировкой представляет собой стандартный вариант РВД по EN/ISO общего назначения без специального усиления и повышения температурной стойкости. Изделие можно применять в агрегатах и система для перекачки воды, сжатого воздуха, содержащих нефтепродукты сред и смазок. Структура рукава многослойная с шестью стальными спиральными навивками для средних и высоких показателей давления. Конструктивно предусмотрен безопасный разрыв между рабочим и максимальным давлением. Изделие относится к категории РВД общего назначения. Производится по стандартам: SAE100, ISO 3862.
