Фитинг-гайка ORFS Metric с плоским ниппелем
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
GB/T 9065.3-2020

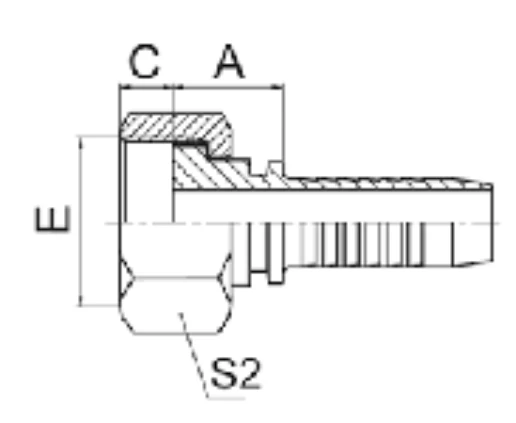

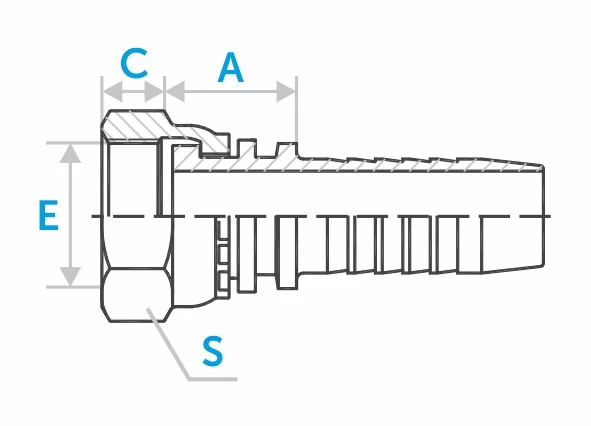

| Код заказа | Внутренний диаметр | Резьба | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | Е | A, мм | C, мм | S1, мм | штук | |
| ST20212-12-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | М12x1.25 Резьба: Е | 14 Размеры: A, мм | 8 Размеры: C, мм | 17 Размеры: S1, мм | |
| ST20212-14-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 15,5 Размеры: A, мм | 8,5 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST20212-14-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М14x1.5 Резьба: Е | 15,5 Размеры: A, мм | 8,5 Размеры: C, мм | 19 Размеры: S1, мм | |
| ST20212-16-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 16,5 Размеры: A, мм | 8 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20212-16-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 16,5 Размеры: A, мм | 8 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20212-16-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М16x1.5 Резьба: Е | 16,5 Размеры: A, мм | 8 Размеры: C, мм | 22 Размеры: S1, мм | |
| ST20212-18-05T Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 17,5 Размеры: A, мм | 8 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20212-18-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М18x1.5 Резьба: Е | 17,5 Размеры: A, мм | 8 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20212-20-06T Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | M20x1.5 Резьба: Е | 16 Размеры: A, мм | 10 Размеры: C, мм | 24 Размеры: S1, мм | |
| ST20212-20-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | M20x1.5 Резьба: Е | 18,5 Размеры: A, мм | 10 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20212-22-06T Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 16 Размеры: A, мм | 10 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20212-22-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 18,5 Размеры: A, мм | 10 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20212-22-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М22x1.5 Резьба: Е | 19,5 Размеры: A, мм | 10 Размеры: C, мм | 27 Размеры: S1, мм | |
| ST20212-24-08T Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 16,5 Размеры: A, мм | 11 Размеры: C, мм | 30 Размеры: S1, мм | |
| ST20212-24-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М24x1.5 Резьба: Е | 20,5 Размеры: A, мм | 10,5 Размеры: C, мм | 30 Размеры: S1, мм | |
| ST20212-27-08T Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 18,5 Размеры: A, мм | 10 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20212-27-10T Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | М27x1.5 Резьба: Е | 19,5 Размеры: A, мм | 10 Размеры: C, мм | 32 Размеры: S1, мм | |
| ST20212-30-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М30x1.5 Резьба: Е | 1,5 Размеры: A, мм | 11 Размеры: C, мм | 36 Размеры: S1, мм | |
| ST20212-33-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М33x2.0 Резьба: Е | 21,5 Размеры: A, мм | 13 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20212-36-12T Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 20 Размеры: A, мм | 13 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20212-36-14T Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | М36x2.0 Резьба: Е | 20 Размеры: A, мм | 13 Размеры: C, мм | 41 Размеры: S1, мм | |
| ST20212-39-16T Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | М39x2.0 Резьба: Е | 23,5 Размеры: A, мм | 13 Размеры: C, мм | 46 Размеры: S1, мм | |
| ST20212-42-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М42x2.0 Резьба: Е | 26 Размеры: A, мм | 15 Размеры: C, мм | 50 Размеры: S1, мм | |
| ST20212-45-20T Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | М45x2.0 Резьба: Е | 25 Размеры: A, мм | 15 Размеры: C, мм | 55 Размеры: S1, мм | |
| ST20212-52-24T Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | М52x2.0 Резьба: Е | 25 Размеры: A, мм | 17 Размеры: C, мм | 60 Размеры: S1, мм | |
| ST20212-60-28T Код заказа | 45 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -28 Внутренний диаметр: размер | — Резьба: Е | 26 Размеры: A, мм | 20 Размеры: C, мм | 70 Размеры: S1, мм | |
| ST20212-64-32T Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | М64x2.0 Резьба: Е | 26 Размеры: A, мм | 23 Размеры: C, мм | 75 Размеры: S1, мм | |
Описание
Фитинг-гайка ORFS Metric с плоским ниппелем — соединение с торцевым уплотнением по плоскости: герметичность создаёт уплотнительное кольцо в канавке на плоском торце ниппеля, которое при затяжке прижимается к ответной плоскости. Схема ORFS известна высокой стойкостью к вибрациям и импульсам давления, потому что уплотнение работает не по резьбе, а по торцу. В исполнении Metric меняется присоединительная резьба (под метрический узел/адаптер), а принцип уплотнения остаётся тем же: уплотнение по плоскости через кольцо. ORFS описан стандартами SAE J1453 и ISO 8434-3.
Что проверить перед заказом
- тип ответной части: нужна плоская посадка ORFS, без конуса 24° и без уплотнения по резьбе
- размер резьбы (метрическая) и типоразмер под рукав/трубу, чтобы не собирать соединение через случайные переходники
- материал и покрытие с учётом коррозии и условий эксплуатации (реагенты, влажность, уличная техника)
- материал уплотнительного кольца под среду и температуру (NBR, FKM и другие по спецификации)
При монтаже важны чистые плоскости, лёгкая смазка уплотнительного кольца совместимой рабочей жидкостью и затяжка без перетяга: лишнее усилие может повредить кольцо и торцевую поверхность. Если соединение разбирали, кольцо осматривают и при деформации заменяют.
