Фитинг JIC 45° ниппель-конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

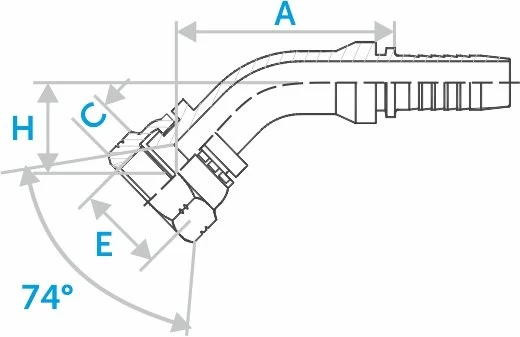

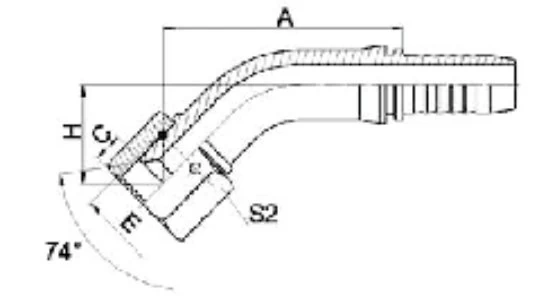

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST26742-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 37,6 Размеры: A, мм | 9 Размеры: C, мм | 17,2 Размеры: H, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26742-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,2 Размеры: A, мм | 9 Размеры: C, мм | 18,1 Размеры: H, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26742-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,5 Размеры: A, мм | 9,5 Размеры: C, мм | 18,5 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26742-05-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 42,7 Размеры: A, мм | 9,5 Размеры: C, мм | 19,3 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26742-05-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 44,6 Размеры: A, мм | 9,5 Размеры: C, мм | 20,3 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26742-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 40,5 Размеры: A, мм | 10,5 Размеры: C, мм | 18,5 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26742-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 42,7 Размеры: A, мм | 10,5 Размеры: C, мм | 19,3 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26742-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 44,4 Размеры: A, мм | 10,5 Размеры: C, мм | 20 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26742-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 56,8 Размеры: A, мм | 10,5 Размеры: C, мм | 21,9 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26742-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 45,7 Размеры: A, мм | 11 Размеры: C, мм | 21,4 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26742-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,6 Размеры: A, мм | 11 Размеры: C, мм | 23,5 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26742-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 58,9 Размеры: A, мм | 13 Размеры: C, мм | 24 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26742-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 70,1 Размеры: A, мм | 13 Размеры: C, мм | 25,3 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26742-10-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77 Размеры: A, мм | 13 Размеры: C, мм | 28,9 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST2674212-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 60 Размеры: A, мм | 15 Размеры: C, мм | 25 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26742-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 71,2 Размеры: A, мм | 15 Размеры: C, мм | 26,4 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26742-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 15 Размеры: C, мм | 30 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26742-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85,3 Размеры: A, мм | 15 Размеры: C, мм | 31 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26742-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 15 Размеры: C, мм | 30 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST26742-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 77,4 Размеры: A, мм | 16 Размеры: C, мм | 30 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26742-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85,7 Размеры: A, мм | 16 Размеры: C, мм | 31,5 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26742-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 96,3 Размеры: A, мм | 16 Размеры: C, мм | 35,3 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26742-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 85,7 Размеры: A, мм | — Размеры: C, мм | 31,5 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26742-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 96,6 Размеры: A, мм | 17 Размеры: C, мм | 35,9 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26742-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 100,8 Размеры: A, мм | 20 Размеры: C, мм | 40,1 Размеры: H, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26742-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 114,8 Размеры: A, мм | 20 Размеры: C, мм | 44,1 Размеры: H, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26742-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 12 Размеры: A, мм | — Размеры: C, мм | 51 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
| ST26742-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 135,9 Размеры: A, мм | 23,5 Размеры: C, мм | 51,6 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
