Фитинг JIC 74° Ниппель-конус
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-5
ISO 8434-2
ISO 8434-2
Альтернативное название
DGJ 45°

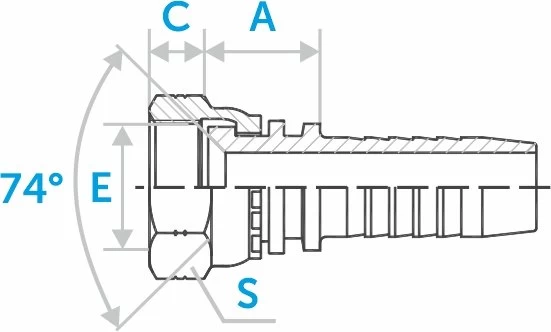

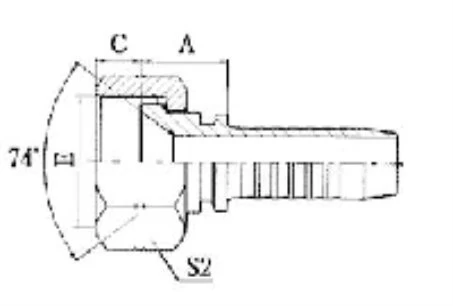

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | S1, мм | Е, дюйм | штук | |
| ST26712-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/16 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 14,5 Размеры: A, мм | 9 Размеры: C, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26712-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 15 Размеры: A, мм | 9 Размеры: C, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26712-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 9,5 Размеры: C, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26712-05-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 9,5 Размеры: C, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26712-05-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 9,5 Размеры: C, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26712-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 15,5 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 16 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26712-08-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 17,5 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 18 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 19,5 Размеры: A, мм | 11 Размеры: C, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26712-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 18,5 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 20 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712-10-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 20 Размеры: A, мм | 13 Размеры: C, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26712-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 19 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 21,5 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 21,5 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 23 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26712-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 21,5 Размеры: A, мм | 15 Размеры: C, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST26712-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 18,5 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 23 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 24 Размеры: A, мм | 16 Размеры: C, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26712-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 23 Размеры: A, мм | 17 Размеры: C, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26712-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 26 Размеры: A, мм | 17 Размеры: C, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26712-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 20 Размеры: C, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26712-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 20 Размеры: C, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26712-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 27 Размеры: A, мм | 23,5 Размеры: C, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
| ST26712-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 27 Размеры: A, мм | 23,5 Размеры: C, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
Описание

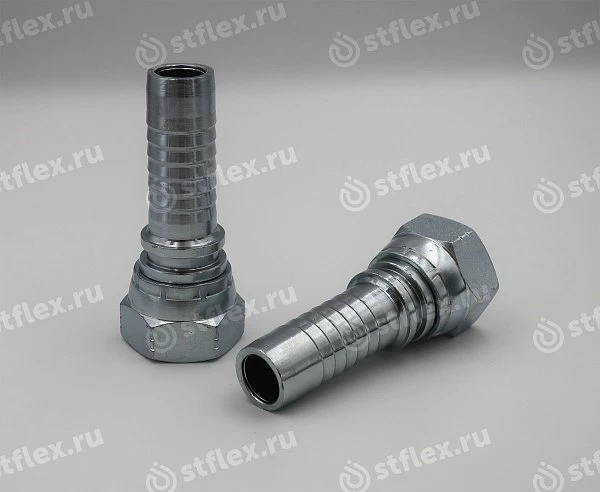

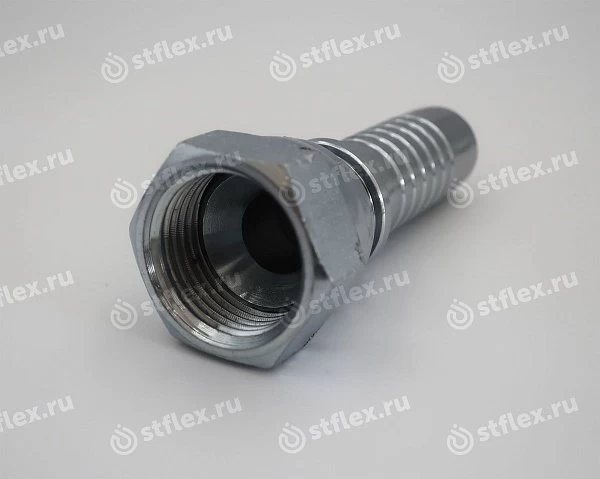

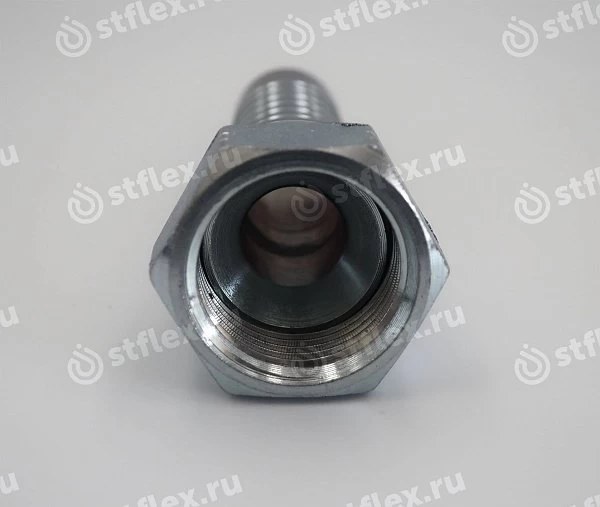

Фитинг JIC 74° ниппель-конус — американский гидравлический соединительный элемент с дюймовой резьбой и коническим уплотнением, в котором уплотняющая поверхность выполнена под угол 74°. Такие фитинги стандартизованы по SAE J514 / ISO 8434-2 и широко применяются в гидросистемах техники, строительного и сельскохозяйственного оборудования. Герметичность достигается плотным металлическим контактом конической поверхности ниппеля с ответной частью при затяжке, без применения уплотнительных колец или герметиков.
Что важно при подборе и монтаже
- резьба должна быть дюймовая (UN/UNF), подходящая к порту и ответной детали
- конус соединения — 74°; поверхности уплотнения должны быть чистыми, без рисок и задиров
- размеры «dash»/DN рукава и штуцера должны совпадать
- монтаж выполняют без перекоса и с заданным моментом затяжки — металл-по-металлу даёт герметичное соединение
Такой фитинг JIC 74° применяют на рукавах и адаптерах для рабочих сред под высоким давлением, когда важны прочность и стабильная герметичность без дополнительной прокладки.
