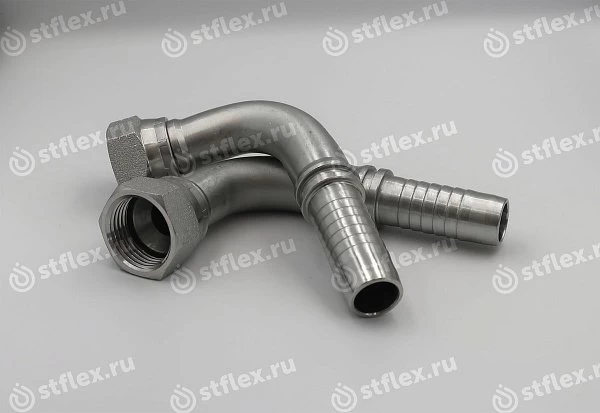

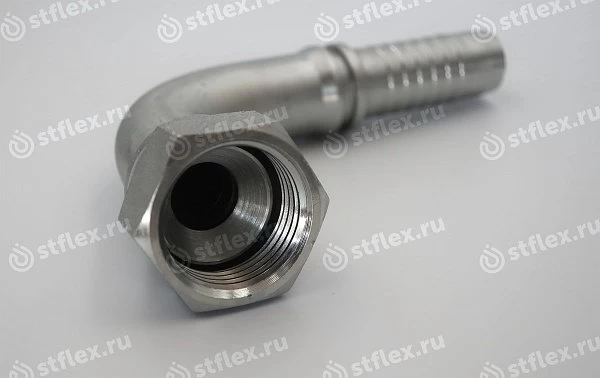

Фитинг JIC 90° ниппель-конус 74°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-5
ISO 8434-2
ISO 8434-2
Альтернативное название
DGJ 90°
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST26792-04-03 Код заказа | 05 Внутренний диаметр: DN | 3/18 Внутренний диаметр: дюйм | -3 Внутренний диаметр: размер | 26,5 Размеры: A, мм | 9 Размеры: C, мм | 30,5 Размеры: H, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26792-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 9 Размеры: C, мм | 33,5 Размеры: H, мм | 15 Размеры: S1, мм | 7/16x20UN Резьба: Е, дюйм | |
| ST26792-05-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 9,5 Размеры: C, мм | 34 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26792-05-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 9,5 Размеры: C, мм | 37 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26792-05-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 9,5 Размеры: C, мм | 39,3 Размеры: H, мм | 17 Размеры: S1, мм | 1/2x20UN Резьба: Е, дюйм | |
| ST26792-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 10,5 Размеры: C, мм | 34 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 10,5 Размеры: C, мм | 37 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 10,5 Размеры: C, мм | 39,3 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 10,5 Размеры: C, мм | 39,3 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 10,5 Размеры: C, мм | 25,5 Размеры: H, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST26792-08-06 Код заказа | 10 Внутренний диаметр: DN | 35,3 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 11 Размеры: C, мм | 41,3 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26792-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 11 Размеры: C, мм | 47 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26792-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 11 Размеры: C, мм | 51,5 Размеры: H, мм | 24 Размеры: S1, мм | 3/4x16UN Резьба: Е, дюйм | |
| ST26792-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 13 Размеры: C, мм | 48 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26792-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 13 Размеры: C, мм | 52,5 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26792-10-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 67 Размеры: A, мм | 13 Размеры: C, мм | 64 Размеры: H, мм | 27 Размеры: S1, мм | 7/8x14UN Резьба: Е, дюйм | |
| ST26792-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 15 Размеры: C, мм | 49,5 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26792-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 15 Размеры: C, мм | 54 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26792-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 15 Размеры: C, мм | 63,5 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26792-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 15 Размеры: C, мм | 70 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26792-14-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 15 Размеры: C, мм | 63,5 Размеры: H, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST26792-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 16 Размеры: C, мм | 63,5 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26792-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 16 Размеры: C, мм | 70 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26792-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 16 Размеры: C, мм | 81 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26792-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | — Размеры: C, мм | 70 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26792-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 17 Размеры: C, мм | 80,5 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26792-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 91,5 Размеры: A, мм | 20 Размеры: C, мм | 79,5 Размеры: H, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26792-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 20 Размеры: C, мм | 94 Размеры: H, мм | 55 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26792-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | — Размеры: C, мм | 111 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
| ST26792-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 133,1 Размеры: A, мм | 23,5 Размеры: C, мм | 121,8 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
