Фитинг JIS 45° (Komatsu) ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

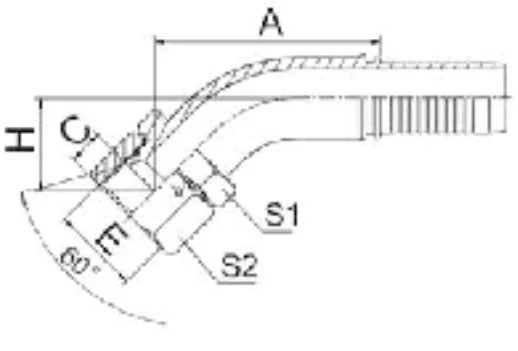

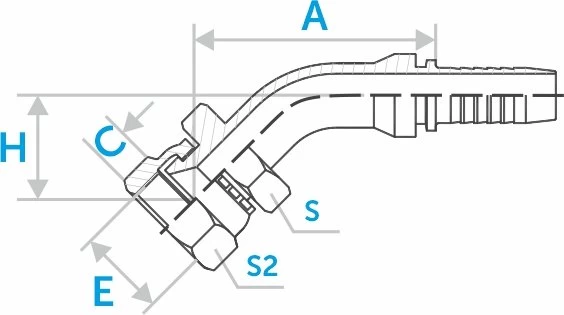

| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | H, мм | S, мм | S2, мм | штук | |
| ST28642-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 43,4 Размеры: A, мм | 10,5 Размеры: C, мм | 21,3 Размеры: H, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST28642-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 47,6 Размеры: A, мм | 10 Размеры: C, мм | 24,3 Размеры: H, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST28642-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 49,2 Размеры: A, мм | 11,5 Размеры: C, мм | 24,9 Размеры: H, мм | 24 Размеры: S, мм | 24 Размеры: S2, мм | |
| ST28642-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 62,1 Размеры: A, мм | 14 Размеры: C, мм | 27,2 Размеры: H, мм | 27 Размеры: S, мм | 27 Размеры: S2, мм | |
| ST28642-24-10 Код заказа | M24x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 74,1 Размеры: A, мм | 15 Размеры: C, мм | 29,9 Размеры: H, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST28642-30-12 Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 80,9 Размеры: A, мм | 18,9 Размеры: C, мм | 33,5 Размеры: H, мм | 36 Размеры: S, мм | 36 Размеры: S2, мм | |
| ST28642-33-16 Код заказа | M33x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 89,9 Размеры: A, мм | 21,3 Размеры: C, мм | 35,7 Размеры: H, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28642-33-20 Код заказа | M33x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | — Размеры: A, мм | 21,3 Размеры: C, мм | — Размеры: H, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28642-36-16 Код заказа | M36x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | 16 Внутренний диаметр: размер | — Размеры: A, мм | 20 Размеры: C, мм | — Размеры: H, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28642-36-20 Код заказа | M36x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 104,1 Размеры: A, мм | 20 Размеры: C, мм | 41,9 Размеры: H, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28642-42-24 Код заказа | M42x1.5 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 116,2 Размеры: A, мм | 18,8 Размеры: C, мм | 45,5 Размеры: H, мм | 50 Размеры: S, мм | 55 Размеры: S2, мм | |
| ST28642-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 116,2 Размеры: A, мм | — Размеры: C, мм | 45,5 Размеры: H, мм | 60 Размеры: S, мм | — Размеры: S2, мм | |
