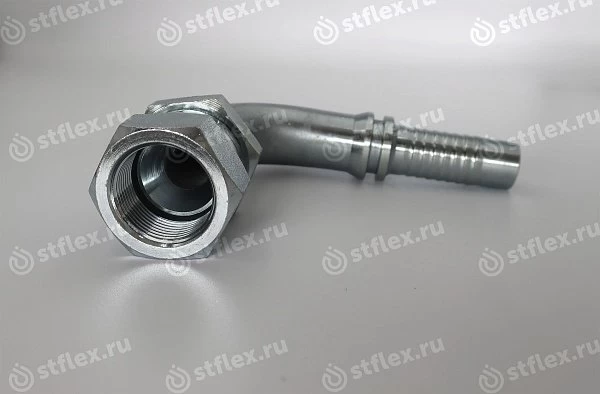

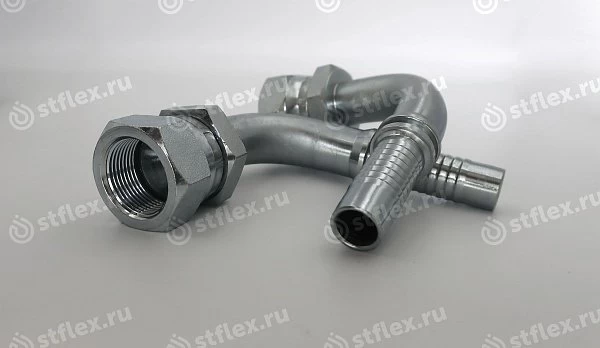

Фитинг DKI 90° ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

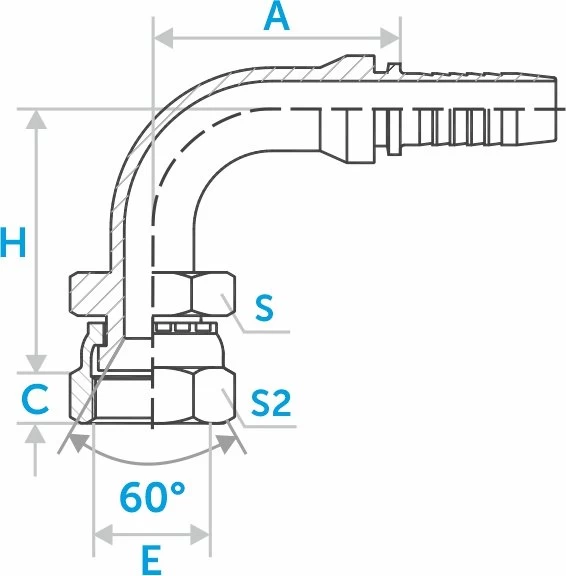

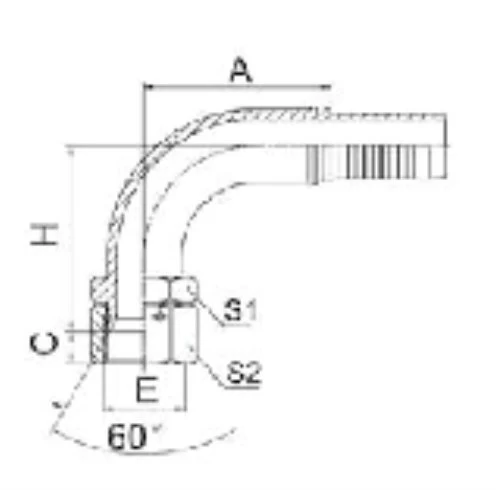

| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | H, мм | S, мм | S2, мм | штук | |
| ST28692-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30 Размеры: A, мм | 10,5 Размеры: C, мм | 38 Размеры: H, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST28692-14-06 Код заказа | M14x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 10,5 Размеры: C, мм | 43,3 Размеры: H, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST28692-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 33 Размеры: A, мм | 10 Размеры: C, мм | 44 Размеры: H, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST28692-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 35,3 Размеры: A, мм | 11,5 Размеры: C, мм | 46,3 Размеры: H, мм | 24 Размеры: S, мм | 24 Размеры: S2, мм | |
| ST28692-22-08 Код заказа | M18x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 41 Размеры: A, мм | 14 Размеры: C, мм | 52,5 Размеры: H, мм | 27 Размеры: S, мм | 27 Размеры: S2, мм | |
| ST28692-24-10 Код заказа | M24x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 56,5 Размеры: A, мм | 15 Размеры: C, мм | 59 Размеры: H, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST28692-30-12 Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 65,5 Размеры: A, мм | 18,3 Размеры: C, мм | 68,5 Размеры: H, мм | 36 Размеры: S, мм | 36 Размеры: S2, мм | |
| ST28692-33-16 Код заказа | M33x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,7 Размеры: A, мм | 21,3 Размеры: C, мм | 76 Размеры: H, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28692-33-20 Код заказа | M33x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 93 Размеры: A, мм | 21,3 Размеры: C, мм | — Размеры: H, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28692-36-16 Код заказа | M36x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 76,2 Размеры: A, мм | 20 Размеры: C, мм | — Размеры: H, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28692-36-20 Код заказа | M36x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 93 Размеры: A, мм | 20 Размеры: C, мм | 90 Размеры: H, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28692-36-20 Код заказа | M42x1.5 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 109,4 Размеры: A, мм | 18,8 Размеры: C, мм | 103 Размеры: H, мм | 55 Размеры: S, мм | 55 Размеры: S2, мм | |
