Фитинг JIS (Komatsu) штуцер-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

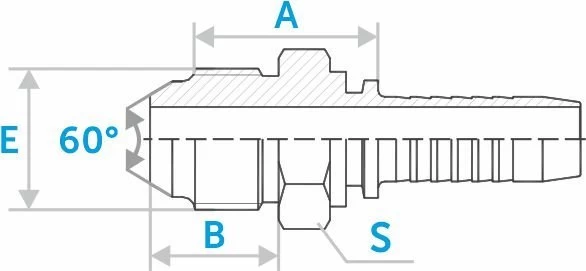

| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | B, мм | S, мм | штук | |
| ST18612-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 29,5 Размеры: A, мм | 17 Размеры: B, мм | 17 Размеры: S, мм | |
| ST18612-14-06 Код заказа | M14x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 29,5 Размеры: A, мм | 17 Размеры: B, мм | 17 Размеры: S, мм | |
| ST18612-16-04 Код заказа | M16x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 30,5 Размеры: A, мм | 18 Размеры: B, мм | 17 Размеры: S, мм | |
| ST18612-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 30,5 Размеры: A, мм | 18 Размеры: B, мм | 17 Размеры: S, мм | |
| ST18612-16-06 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 30,5 Размеры: A, мм | 18 Размеры: B, мм | 17 Размеры: S, мм | |
| ST18612-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 30,5 Размеры: A, мм | 18 Размеры: B, мм | 19 Размеры: S, мм | |
| ST18612-20-08 Код заказа | М20x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 35 Размеры: A, мм | 20 Размеры: B, мм | 22 Размеры: S, мм | |
| ST18612-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 35 Размеры: A, мм | 20 Размеры: B, мм | 24 Размеры: S, мм | |
| ST18612-24-10 Код заказа | M24x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 39,5 Размеры: A, мм | 21,5 Размеры: B, мм | 27 Размеры: S, мм | |
| ST18612-30-12 Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 45 Размеры: A, мм | 26 Размеры: B, мм | 32 Размеры: S, мм | |
| ST18612-33-16 Код заказа | M33x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 50,5 Размеры: A, мм | 30 Размеры: B, мм | 36 Размеры: S, мм | |
| ST18612-33-20 Код заказа | M33x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 50,5 Размеры: A, мм | 30 Размеры: B, мм | 38 Размеры: S, мм | |
| ST18612-36-16 Код заказа | M36x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 55 Размеры: A, мм | 33 Размеры: B, мм | 36 Размеры: S, мм | |
| ST18612-36-20 Код заказа | M36x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 55 Размеры: A, мм | 33 Размеры: B, мм | 38 Размеры: S, мм | |
| ST18612-42-24 Код заказа | M42x1.5 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 60 Размеры: A, мм | 36 Размеры: B, мм | 46 Размеры: S, мм | |
| ST18612-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | — Размеры: A, мм | — Размеры: B, мм | — Размеры: S, мм | |
