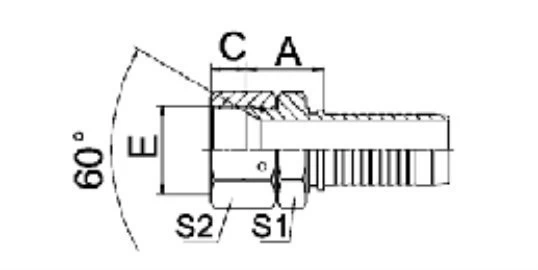

Фитинг JIS (Komatsu) ниппель-конус 60°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
| Код заказа | Резьба | Внутренний диаметр | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| Е, мм | DN | дюйм | размер | A, мм | C, мм | S, мм | S2, мм | штук | |
| ST28612-12-04 Код заказа | M12x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 20 Размеры: A, мм | 9 Размеры: C, мм | 17 Размеры: S, мм | 17 Размеры: S2, мм | |
| ST28612-14-04 Код заказа | M14x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 21 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST28612-14-06 Код заказа | M14x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 21 Размеры: A, мм | 10,5 Размеры: C, мм | 19 Размеры: S, мм | 19 Размеры: S2, мм | |
| ST28612-16-04 Код заказа | M16x1.5 Резьба: Е, мм | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 24 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST28612-16-05 Код заказа | M16x1.5 Резьба: Е, мм | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 24 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST28612-16-06 Код заказа | M16x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 24 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S, мм | 22 Размеры: S2, мм | |
| ST28612-18-06 Код заказа | M18x1.5 Резьба: Е, мм | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 25 Размеры: A, мм | 11,5 Размеры: C, мм | 24 Размеры: S, мм | 24 Размеры: S2, мм | |
| ST28612-18-08 Код заказа | M18x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 24,5 Размеры: A, мм | 11,5 Размеры: C, мм | 24 Размеры: S, мм | 24 Размеры: S2, мм | |
| ST28612-20-08 Код заказа | М20x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 28,5 Размеры: A, мм | 12 Размеры: C, мм | 27 Размеры: S, мм | 27 Размеры: S2, мм | |
| ST28612-22-08 Код заказа | M22x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 25,5 Размеры: A, мм | 14 Размеры: C, мм | 27 Размеры: S, мм | 27 Размеры: S2, мм | |
| ST28612-24-08 Код заказа | M24x1.5 Резьба: Е, мм | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 27,5 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST28612-24-10 Код заказа | M24x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 28,5 Размеры: A, мм | 15 Размеры: C, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST28612-27-10 Код заказа | M27x1.5 Резьба: Е, мм | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 28,5 Размеры: A, мм | 10 Размеры: C, мм | 32 Размеры: S, мм | 32 Размеры: S2, мм | |
| ST28612-30-12 Код заказа | M30x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 28,5 Размеры: A, мм | 18,3 Размеры: C, мм | 36 Размеры: S, мм | 36 Размеры: S2, мм | |
| ST28612-33-12 Код заказа | M33x1.5 Резьба: Е, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 31 Размеры: A, мм | 21,3 Размеры: C, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28612-33-16 Код заказа | M33x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 32 Размеры: A, мм | 21,3 Размеры: C, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28612-33-20 Код заказа | M33x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 36 Размеры: A, мм | 21,3 Размеры: C, мм | 41 Размеры: S, мм | 41 Размеры: S2, мм | |
| ST28612-36-16 Код заказа | M36x1.5 Резьба: Е, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 36 Размеры: A, мм | 20 Размеры: C, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28612-36-20 Код заказа | M36x1.5 Резьба: Е, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 35,5 Размеры: A, мм | 20 Размеры: C, мм | 46 Размеры: S, мм | 46 Размеры: S2, мм | |
| ST28612-42-24 Код заказа | M42x1.5 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 36 Размеры: A, мм | 18,8 Размеры: C, мм | 55 Размеры: S, мм | 55 Размеры: S2, мм | |
| ST28612-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 34 Размеры: A, мм | — Размеры: C, мм | 60 Размеры: S, мм | 60 Размеры: S2, мм | |
