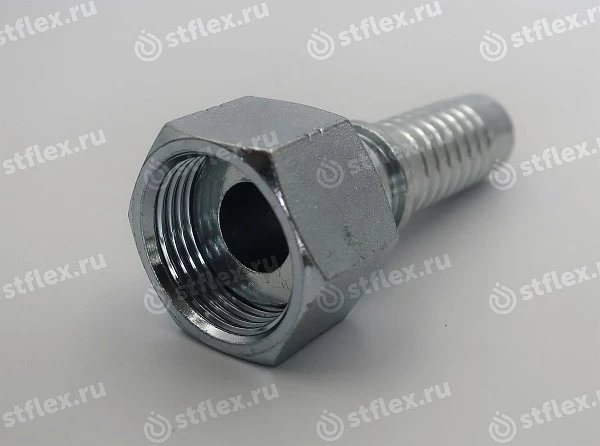

Фитинг ORFS с плоским ниппелем
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-1-SWSA, SAE J516
Альтернативное название
ORFS

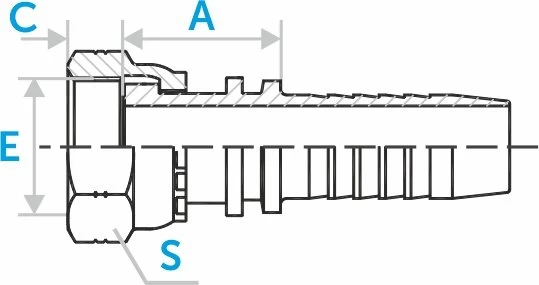

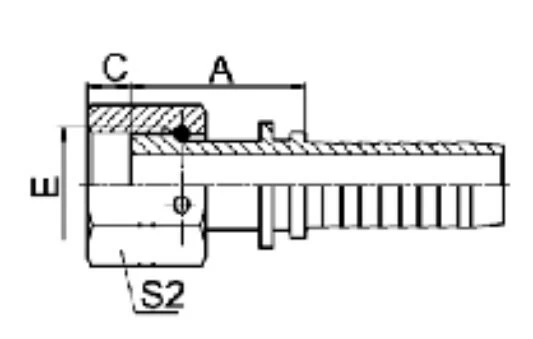

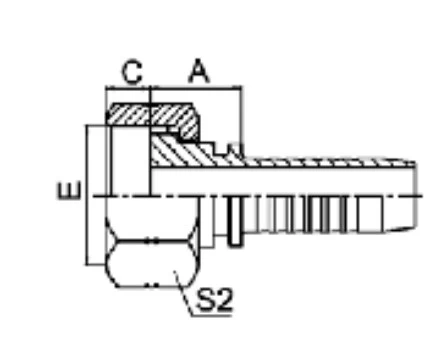

| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | S1, мм | Е, дюйм | штук | |
| ST24212-04-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 22,5 Размеры: A, мм | 8,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24212-04-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 22,5 Размеры: A, мм | 8,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24212-04-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 22,5 Размеры: A, мм | 8,5 Размеры: C, мм | 19 Размеры: S1, мм | 9/16x18UN Резьба: Е, дюйм | |
| ST24212-06-04 Код заказа | 06 Внутренний диаметр: DN | 1/4 Внутренний диаметр: дюйм | -4 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24212-06-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 23,5 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24212-06-06 Код заказа | 10 Внутренний диаметр: DN | 3/8 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 25,5 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24212-06-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 26 Размеры: A, мм | 10 Размеры: C, мм | 22 Размеры: S1, мм | 11/16x16UN Резьба: Е, дюйм | |
| ST24212-08-05 Код заказа | 08 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -5 Внутренний диаметр: размер | 25 Размеры: A, мм | 11 Размеры: C, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24212-08-06 Код заказа | 10 Внутренний диаметр: DN | 5/16 Внутренний диаметр: дюйм | -6 Внутренний диаметр: размер | 25 Размеры: A, мм | 11 Размеры: C, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24212-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 28 Размеры: A, мм | 11 Размеры: C, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24212-08-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 28 Размеры: A, мм | 11 Размеры: C, мм | 27 Размеры: S1, мм | 13/16x16UN Резьба: Е, дюйм | |
| ST24212-10-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 29,5 Размеры: A, мм | 13,5 Размеры: C, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24212-10-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 33,5 Размеры: A, мм | 13,5 Размеры: C, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24212-10-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 33,5 Размеры: A, мм | 13,5 Размеры: C, мм | 30 Размеры: S1, мм | 1x14UN Резьба: Е, дюйм | |
| ST24212-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 30,5 Размеры: A, мм | 15 Размеры: C, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24212-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 31,5 Размеры: A, мм | 15 Размеры: C, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24212-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 35 Размеры: A, мм | 15 Размеры: C, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24212-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 36 Размеры: A, мм | 15 Размеры: C, мм | 36 Размеры: S1, мм | 1-3/16x12UN Резьба: Е, дюйм | |
| ST24212-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 35 Размеры: A, мм | 14,8 Размеры: C, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24212-16-14 Код заказа | 22 Внутренний диаметр: DN | 7/8 Внутренний диаметр: дюйм | -14 Внутренний диаметр: размер | 34 Размеры: A, мм | 14,8 Размеры: C, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24212-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 35 Размеры: A, мм | 14,8 Размеры: C, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24212-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 39,4 Размеры: A, мм | 14,8 Размеры: C, мм | 41 Размеры: S1, мм | 1-7/16x12UN Резьба: Е, дюйм | |
| ST24212-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 35 Размеры: A, мм | 15 Размеры: C, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24212-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 39,5 Размеры: A, мм | 15 Размеры: C, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24212-20-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 39,5 Размеры: A, мм | 15 Размеры: C, мм | 50 Размеры: S1, мм | 1-11/16x12UN Резьба: Е, дюйм | |
| ST24212-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 36 Размеры: A, мм | 14,8 Размеры: C, мм | 60 Размеры: S1, мм | 2х12UN Резьба: Е, дюйм | |
| ST24212-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 36 Размеры: A, мм | 14,8 Размеры: C, мм | 60 Размеры: S1, мм | 2х12UN Резьба: Е, дюйм | |
Описание
Фитинг ORFS с плоским ниппелем — гидравлический соединительный элемент стандарта O-Ring Face Seal (ORFS), разработанный для надёжного уплотнения без упора витков резьбы. Это соединение соответствует стандартам SAE J1453 и ISO 8434-3 и часто применяется в линиях высокого давления на спецтехнике и промышленном оборудовании.
Основные моменты подбора и монтажа
- резьба дюймовая цилиндрическая, чаще UNF, и должна точно соответствовать ответной части по размеру и шагу;
- уплотнительное кольцо располагается в канавке на плоском торце ниппеля и прижимается к плоскости ответного фитинга;
- поверхности должны быть чистыми и без задиров, чтобы кольцо могло давать плотный контакт;
- при монтаже важна аккуратная затяжка без перекоса, прямой контакт плоскостей и нормальный момент.
Фитинги устойчивы к вибрации и перепадам давления, упрощают обслуживание и сборку, а их конструкция снижает риск утечек по сравнению с традиционными коническими резьбовыми уплотнениями.
