Фланец SFL
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-3-S-L
Альтернативное название
SFL/3000 psi

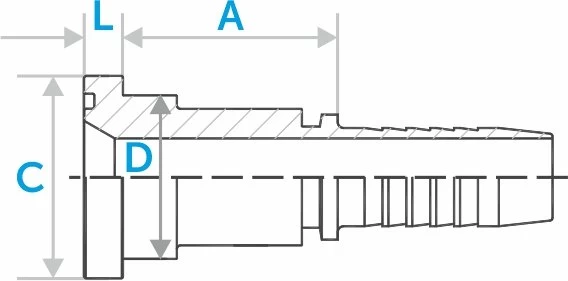

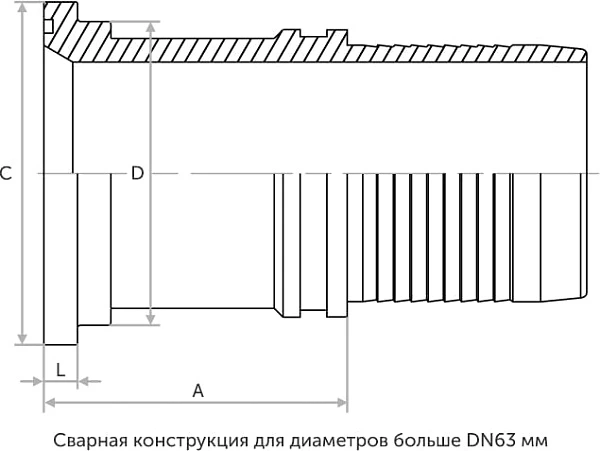

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | L, мм | штук | ||
| ST87312-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 1/2 Размер фланца | 46 Размеры: A, мм | 30,2 Размеры: C, мм | 24 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-08-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 50 Размеры: A, мм | 30,2 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-12-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 3/4 Размер фланца | 47 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-12-10 Код заказа | 16 Внутренний диаметр: DN | 5/8 Внутренний диаметр: дюйм | -10 Внутренний диаметр: размер | 3/4 Размер фланца | 48 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 48 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 49 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87312-12-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 3/4 Размер фланца | 54 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 7 Размеры: L, мм | |
| ST87312-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 51 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 52 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1 Размер фланца | 53 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-20-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1-1/4 Размер фланца | 60 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 57 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 58 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-20-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/4 Размер фланца | 68 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-24-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/2 Размер фланца | 65 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 68 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-24-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 1-1/2 Размер фланца | 65 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87312-32-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 2 Размер фланца | 69 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87312-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 70 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87312-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 70 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87312-40-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2-1/2 Размер фланца | 65 Размеры: A, мм | 84,1 Размеры: C, мм | 74 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87312-40-40 Код заказа | 64 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -40 Внутренний диаметр: размер | 2-1/2 Размер фланца | 76 Размеры: A, мм | 84,1 Размеры: C, мм | 74 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87312-48-48 Код заказа | 80 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -48 Внутренний диаметр: размер | 3 Размер фланца | 58 Размеры: A, мм | 101,6 Размеры: C, мм | — Размеры: D, мм | — Размеры: L, мм | |
| ST87312-64-64 Код заказа | 102 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -64 Внутренний диаметр: размер | 4 Размер фланца | 75 Размеры: A, мм | 127 Размеры: C, мм | — Размеры: D, мм | — Размеры: L, мм | |
Описание

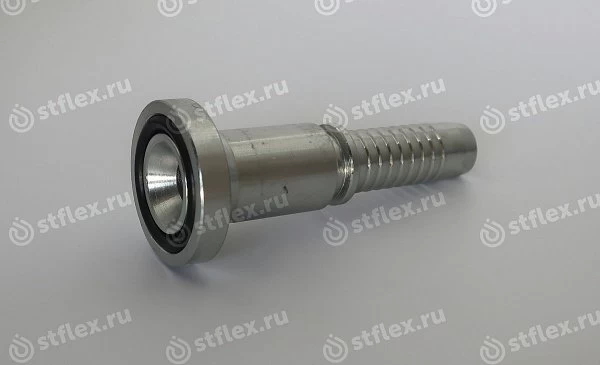

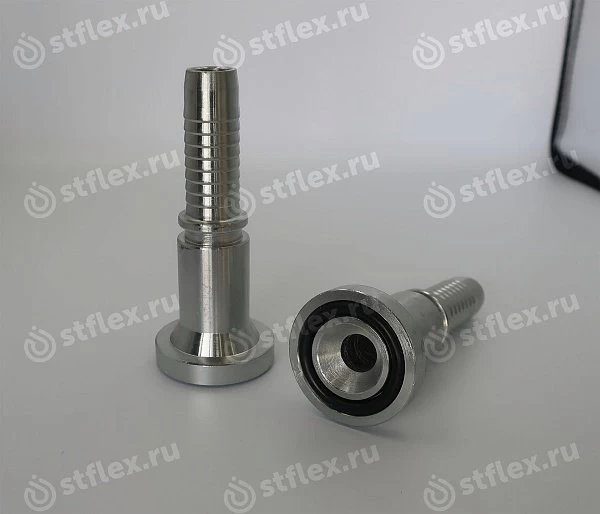

Фланец SFL — фланцевый фитинг для РВД под стандарт SAE 3000 psi (Code 61). Соединение собирается через хомут/полуфланцы и четыре болта, а герметичность обеспечивает уплотнительное кольцо в проточке на торце. Такой формат ставят на гидроагрегатах и распределителях, когда важны быстрый монтаж и устойчивость к вибрации без уплотнения по резьбе. SFL относится к серии 3000 psi; для более высокого давления используют SFS (6000 psi, Code 62).
Подбор и монтаж
- проверьте стандарт порта: SFL (3000 psi) не равен SFS (6000 psi)
- подберите типоразмер по DN рукава и размеру порта, а не по внешнему диаметру фланца
- проверьте плоскости и проточку: грязь и риски часто приводят к запотеванию или течи
- уплотнительное кольцо выбирают под среду и температуру; при разборке его осматривают и при дефектах заменяют
- болты тянут крест-накрест, без перетяга, чтобы не подрезать уплотнение
Если появилась течь, обычно помогает проверка серии (61/62), состояния плоскостей и замена уплотнительного кольца.
