Фланец SFL угол 22,5°
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарты
ISO 12151-3-E22ML
Альтернативное название
SFL/3000 psi

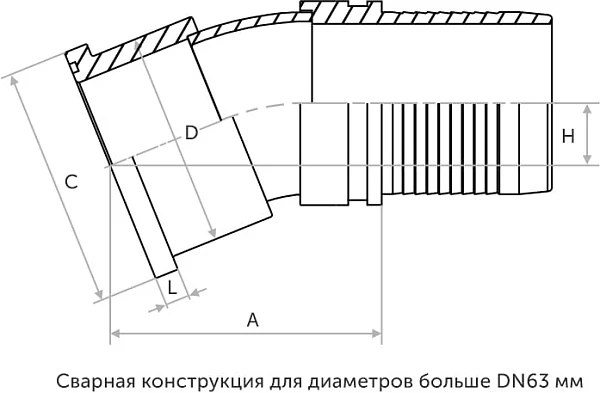

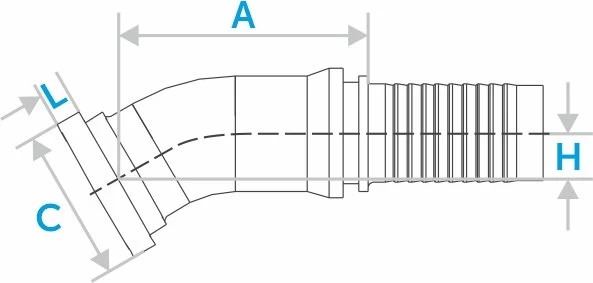

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | L, мм | штук | ||
| ST87322-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 79 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST87322-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 79 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87322-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 83 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87322-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 83 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87322-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/3 Размер фланца | 98 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87322-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 111 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 8 Размеры: L, мм | |
| ST87322-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 111 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST87322-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 138 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
Описание

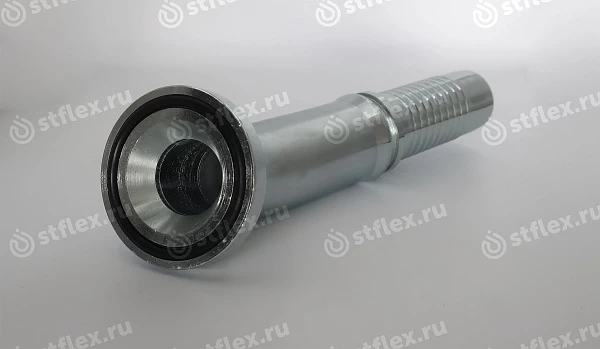

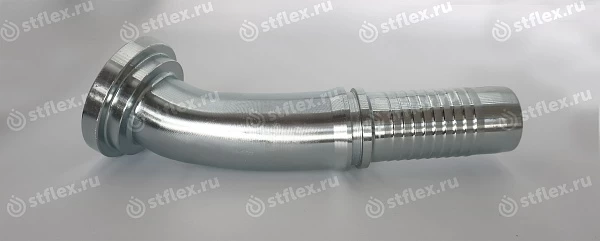

Фланец SFL угол 22,5° — фитинг с фланцевым присоединением SAE (серия SFL, 3000 psi / Code 61) с корпусом, который отклоняет поток на 22,5° вместо прямого выхода. Соединение выполнено по плоской торцевой поверхности с уплотнительным кольцом, что упрощает монтаж и повышает надёжность при вибрации.
Что представляет собой 22,5° версия
Такой угол нужен, когда конфигурация гидролинии требует мягкого отклонения — не резкого поворота 45° или 90°, а небольшой перекладки траектории рукава. Фланец отвечает стандартам ISO 6162-1 / SAE J518 (Code 61).
Как подобрать и установить
- убедиться, что порт на оборудовании рассчитан на фланец SAE Code 61
- выбрать DN/«dash» рукава, совпадающий с хвостовиком углового фитинга
- проверить состояние плоскостей и уплотнительного кольца: повреждения дают утечки
- при затяжке болтов соблюдать момент и схему «крест-накрест»
Такой фланец пользуется спросом при монтаже гидролиний на технике, где важен компактный радиус и надёжность при нагрузках.
