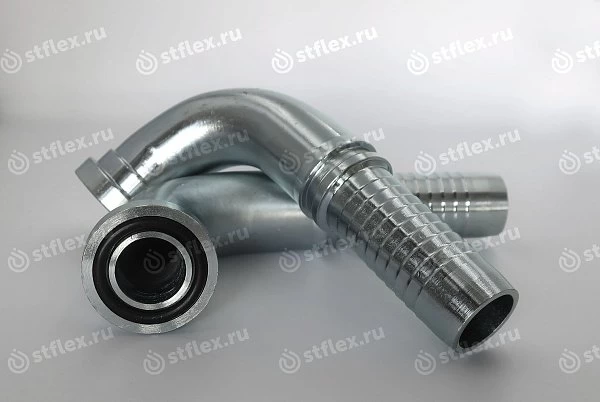

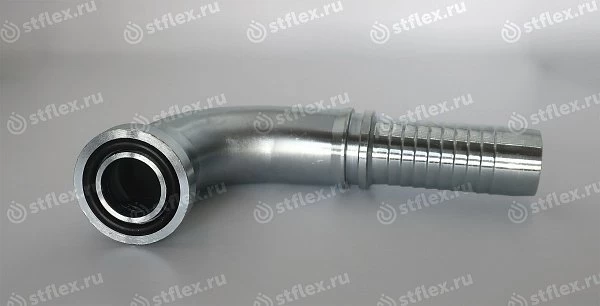

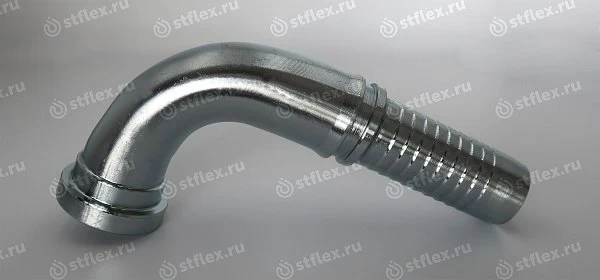

Фланец SFL угол 90°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарты

ISO 12151-3-E-L

Альтернативное название

SFL 90° / 3000 psi

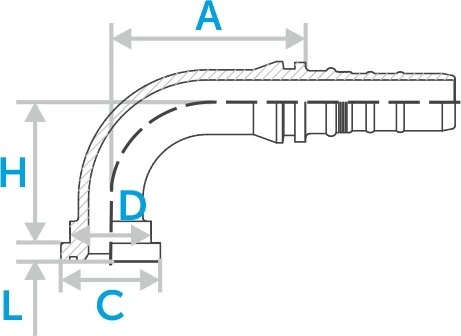

Код заказа	Внутренний диаметр			Размер фланца	Размеры					Количество
	DN	дюйм	размер		A, мм	C, мм	D, мм	H, мм	L, мм	штук
ST87392-08-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	1/2 Размер фланца	41 Размеры: A, мм	30,2 Размеры: C, мм	24 Размеры: D, мм	47 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	3/4 Размер фланца	41 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	48 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	3/4 Размер фланца	56,5 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	52,5 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	66,2 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	62 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н100) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	65,5 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	100 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н127) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	65,5 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	127 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н150) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	65,5 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	150 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н150) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	78 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	180 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н80) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	78 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	80 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-12(Н90) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	78 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	90 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-12-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	3/4 Размер фланца	76,1 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	67,5 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	66,2 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	62 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-12(80) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	80 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-12(100) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	100 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-12(120) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	120 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-12(130) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	130 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	67,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н80) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	88 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	80 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н100) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	76,7 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	100 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н127) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	76,7 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	127 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н150) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	76,7 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н160) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	88 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	160 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н165) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	88 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	165 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-16(Н180) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	88 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	180 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1 Размер фланца	91,5 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	78,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-16-20(150) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1 Размер фланца	105 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	78 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	67,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16(90) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	90 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16(120) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	120 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16(160) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	160 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16(170) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	170 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-16(180) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	180 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	78,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20(Н100) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	100 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20(Н127) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	127 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20(Н150) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20(Н160) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	160 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-20(Н180) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	180 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-20-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/4 Размер фланца	108,5 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	78,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1-1/2 Размер фланца	78 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	61 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/2 Размер фланца	88 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	70 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/2 Размер фланца	91,5 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	80,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	109,4 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	94 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-24(Н127) Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	109,4 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	127 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-24(Н150) Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	109,4 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-24-32 Код заказа	50 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	1-1/2 Размер фланца	131,8 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	129 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	2 Размер фланца	109,4 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	94 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	2 Размер фланца	109,4 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	180 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	131,8 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	114,3 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-32(120) Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	131,8 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	120 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-32(160) Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	131,8 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	160 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-32-32(200) Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	131,8 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	200 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-40-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2-1/2 Размер фланца	131,8 Размеры: A, мм	84,1 Размеры: C, мм	74,4 Размеры: D, мм	114,3 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-40-40 Код заказа	64 Внутренний диаметр: DN	— Внутренний диаметр: дюйм	-40 Внутренний диаметр: размер	2-1/2 Размер фланца	— Размеры: A, мм	84,1 Размеры: C, мм	74,4 Размеры: D, мм	— Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-48-48 Код заказа	80 Внутренний диаметр: DN	— Внутренний диаметр: дюйм	-48 Внутренний диаметр: размер	3 Размер фланца	— Размеры: A, мм	101,6 Размеры: C, мм	— Размеры: D, мм	— Размеры: H, мм	— Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87392-64-64 Код заказа	102 Внутренний диаметр: DN	— Внутренний диаметр: дюйм	-64 Внутренний диаметр: размер	4 Размер фланца	— Размеры: A, мм	127 Размеры: C, мм	— Размеры: D, мм	— Размеры: H, мм	— Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
