Фланец SFL заглушенный
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH

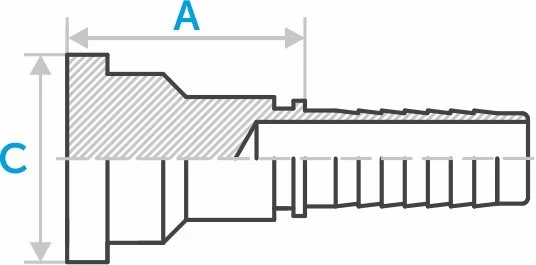

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | L, мм | штук | ||
| ST97312-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 1/2 Размер фланца | 46 Размеры: A, мм | 30,2 Размеры: C, мм | 24 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST97312-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 48 Размеры: A, мм | 38,1 Размеры: C, мм | 31,7 Размеры: D, мм | 6,73 Размеры: L, мм | |
| ST97312-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 52 Размеры: A, мм | 44,4 Размеры: C, мм | 38 Размеры: D, мм | 8 Размеры: L, мм | |
| ST97312-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 58 Размеры: A, мм | 50,8 Размеры: C, мм | 43 Размеры: D, мм | 8 Размеры: L, мм | |
| ST97312-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 68 Размеры: A, мм | 60,3 Размеры: C, мм | 50 Размеры: D, мм | 8 Размеры: L, мм | |
| ST97312-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 70 Размеры: A, мм | 71,4 Размеры: C, мм | 62 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST97312-40-40 Код заказа | 64 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -40 Внутренний диаметр: размер | 2-1/2 Размер фланца | 76 Размеры: A, мм | 84,1 Размеры: C, мм | 74 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST97312-48-48 Код заказа | 80 Внутренний диаметр: DN | — Внутренний диаметр: дюйм | -48 Внутренний диаметр: размер | 3 Размер фланца | 58 Размеры: A, мм | 101,6 Размеры: C, мм | — Размеры: D, мм | — Размеры: L, мм | |
Описание
Производится по обычным стандартам ISO, но не имеет отверстия и канавки под уплотнительное кольцо.
В основном устанавливается на гидрораспределителях для компенсации гидравлических ударов.
В основном устанавливается на гидрораспределителях для компенсации гидравлических ударов.
