Фланец SFS заглушенный
Ссылка скопирована
Совместим с рукавами
EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH
EN 857 1SC/2SС
EN 856 4SP/4SH
Стандарт
ISO 12151-3-S-S
Альтернативное название
SFS / 6000 psi

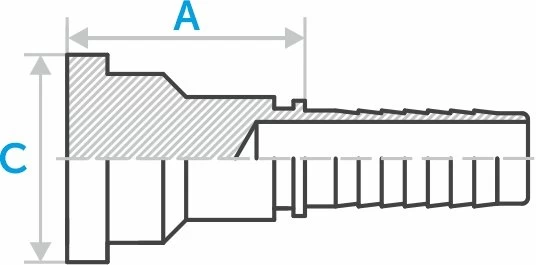

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | L, мм | штук | ||
| ST97612-08-08 Код заказа | 12 Внутренний диаметр: DN | 1/2 Внутренний диаметр: дюйм | -8 Внутренний диаметр: размер | 1/2 Размер фланца | 47 Размеры: A, мм | 31,7 Размеры: C, мм | 24 Размеры: D, мм | 7,75 Размеры: L, мм | |
| ST97612-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 51 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 8,76 Размеры: L, мм | |
| ST97612-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 57 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 9,53 Размеры: L, мм | |
| ST97612-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 66 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 10,29 Размеры: L, мм | |
| ST97612-24-24 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 75 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 12,57 Размеры: L, мм | |
| ST97612-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 85 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 12,57 Размеры: L, мм | |
Описание
Производится по обычным стандартам ISO, но не имеет отверстия и канавки под уплотнительное кольцо.
В основном устанавливается на гидрораспределителях для компенсации гидравлических ударов.
В основном устанавливается на гидрораспределителях для компенсации гидравлических ударов.
