Фитинг BSP 45° ниппель-сфера

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарты

BS 5200-D

Альтернативное название

DKR 45°

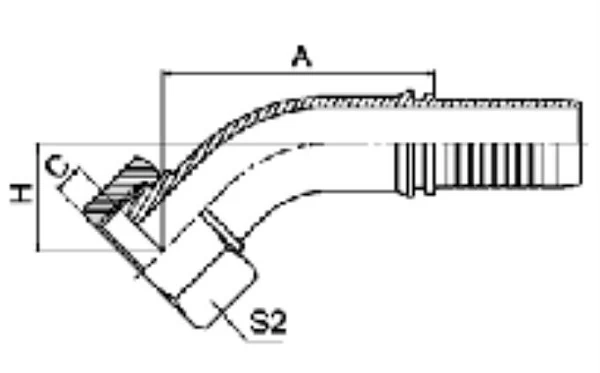

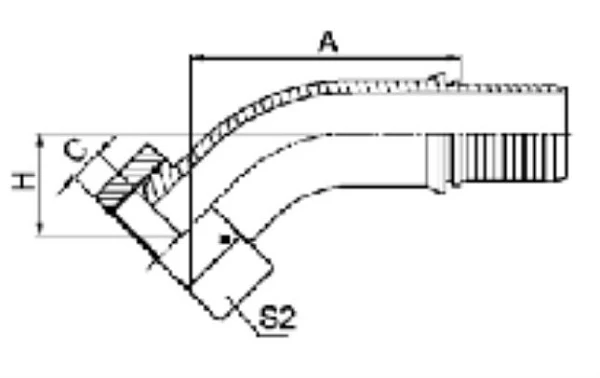

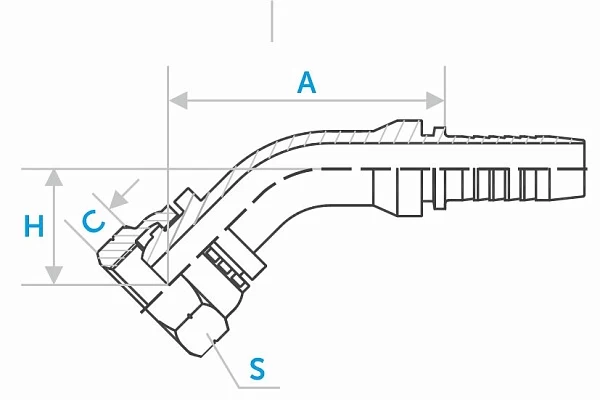

Код заказа	Внутренний диаметр			Размеры				Резьба	Количество
	DN	дюйм	размер	A, мм	C, мм	H, мм	S1, мм	Е, дюйм	штук
ST22142-02-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	43,7 Размеры: A, мм	2 Размеры: C, мм	21,6 Размеры: H, мм	14 Размеры: S1, мм	G1/8x28 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-04-03 Код заказа	05 Внутренний диаметр: DN	3/16 Внутренний диаметр: дюйм	-3 Внутренний диаметр: размер	41,3 Размеры: A, мм	4 Размеры: C, мм	20,4 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-04-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	43,7 Размеры: A, мм	4 Размеры: C, мм	21,6 Размеры: H, мм	19 Размеры: S1, мм	G1/4x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-06-05 Код заказа	08 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-5 Внутренний диаметр: размер	46,2 Размеры: A, мм	5 Размеры: C, мм	22,9 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-06-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	48,1 Размеры: A, мм	5 Размеры: C, мм	23,9 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-06-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	60,4 Размеры: A, мм	5 Размеры: C, мм	25,4 Размеры: H, мм	22 Размеры: S1, мм	G3/8x19 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-08-04 Код заказа	06 Внутренний диаметр: DN	1/4 Внутренний диаметр: дюйм	-4 Внутренний диаметр: размер	43,9 Размеры: A, мм	6 Размеры: C, мм	23,8 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-08-06 Код заказа	10 Внутренний диаметр: DN	3/8 Внутренний диаметр: дюйм	-6 Внутренний диаметр: размер	42,5 Размеры: A, мм	6 Размеры: C, мм	18,2 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-08-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	61,8 Размеры: A, мм	6 Размеры: C, мм	26,8 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-08-10 Код заказа	16 Внутренний диаметр: DN	5/16 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	73 Размеры: A, мм	6 Размеры: C, мм	29 Размеры: H, мм	27 Размеры: S1, мм	G1/2x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-10-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	79,8 Размеры: A, мм	8 Размеры: C, мм	32,5 Размеры: H, мм	30 Размеры: S1, мм	G5/8x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-12-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	63,2 Размеры: A, мм	9,5 Размеры: C, мм	28,3 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-12-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	70,4 Размеры: A, мм	9,5 Размеры: C, мм	29,6 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	80,6 Размеры: A, мм	9,5 Размеры: C, мм	33,2 Размеры: H, мм	32 Размеры: S1, мм	G3/4x14 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	81,6 Размеры: A, мм	11 Размеры: C, мм	33,5 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	89,2 Размеры: A, мм	11 Размеры: C, мм	35 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-16-14 Код заказа	22 Внутренний диаметр: DN	7/8 Внутренний диаметр: дюйм	-14 Внутренний диаметр: размер	83,3 Размеры: A, мм	11 Размеры: C, мм	33 Размеры: H, мм	41 Размеры: S1, мм	G1x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	91,4 Размеры: A, мм	9,1 Размеры: C, мм	37,1 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	102,9 Размеры: A, мм	10 Размеры: C, мм	41,2 Размеры: H, мм	50 Размеры: S1, мм	G1-1/4x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	119,8 Размеры: A, мм	11,5 Размеры: C, мм	49 Размеры: H, мм	55 Размеры: S1, мм	G1-1/2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
ST22142-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	137,4 Размеры: A, мм	15 Размеры: C, мм	53 Размеры: H, мм	70 Размеры: S1, мм	G2x11 Резьба: Е, дюйм	- + × Выбрано максимальное количество, доступное для заказа
