Фитинг-гайка DKOS ниппель-конус 24° с уплотнительным кольцом (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15
Стандарты
ISO-12151-2-SWS-S
DIN 3861
DIN 3861
| Код заказа | Резьба | Внешний диаметр трубки | Внутренний диаметр | Кольцо | Размеры | Количество | ||||
|---|---|---|---|---|---|---|---|---|---|---|

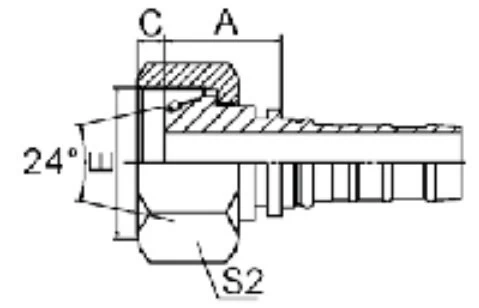

| Е, мм | D, мм | DN | дюйм | размер | мм | A, мм | C, мм | S, мм | штук | |
| ST20513-30-12 Код заказа | M30x2.0 Резьба: Е, мм | 20 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 016.3х2.4 Кольцо: мм | 30 Размеры: A, мм | 3 Размеры: C, мм | 36 Размеры: S, мм | |
| ST20513-36-12 Код заказа | M36x2.0 Резьба: Е, мм | 25 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 020.3х2.4 Кольцо: мм | 38,5 Размеры: A, мм | 3 Размеры: C, мм | 41 Размеры: S, мм | |
| ST20513-36-16 Код заказа | M36x2.0 Резьба: Е, мм | 25 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 020.3х2.4 Кольцо: мм | 31,9 Размеры: A, мм | 3 Размеры: C, мм | 41 Размеры: S, мм | |
| ST20513-42-12 Код заказа | M42x2.0 Резьба: Е, мм | 30 Внешний диаметр трубки: D, мм | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 025.3х2.4 Кольцо: мм | 42 Размеры: A, мм | 5 Размеры: C, мм | 50 Размеры: S, мм | |
| ST20513-42-16 Код заказа | M42x2.0 Резьба: Е, мм | 30 Внешний диаметр трубки: D, мм | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 025.3х2.4 Кольцо: мм | 33,4 Размеры: A, мм | 5 Размеры: C, мм | 50 Размеры: S, мм | |
| ST20513-42-20 Код заказа | M42x2.0 Резьба: Е, мм | 30 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 025.3х2.4 Кольцо: мм | 28,8 Размеры: A, мм | 5 Размеры: C, мм | 50 Размеры: S, мм | |
| ST20513-42-24 Код заказа | M42x2.0 Резьба: Е, мм | 30 Внешний диаметр трубки: D, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 025.3х2.4 Кольцо: мм | 32 Размеры: A, мм | 5 Размеры: C, мм | 50 Размеры: S, мм | |
| ST20513-52-20 Код заказа | M52x2.0 Резьба: Е, мм | 38 Внешний диаметр трубки: D, мм | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 033.3х2.4 Кольцо: мм | 45,3 Размеры: A, мм | 6,5 Размеры: C, мм | 60 Размеры: S, мм | |
| ST20513-52-24 Код заказа | M52x2.0 Резьба: Е, мм | 38 Внешний диаметр трубки: D, мм | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 033.3х2.4 Кольцо: мм | 38,2 Размеры: A, мм | 6,5 Размеры: C, мм | 60 Размеры: S, мм | |
