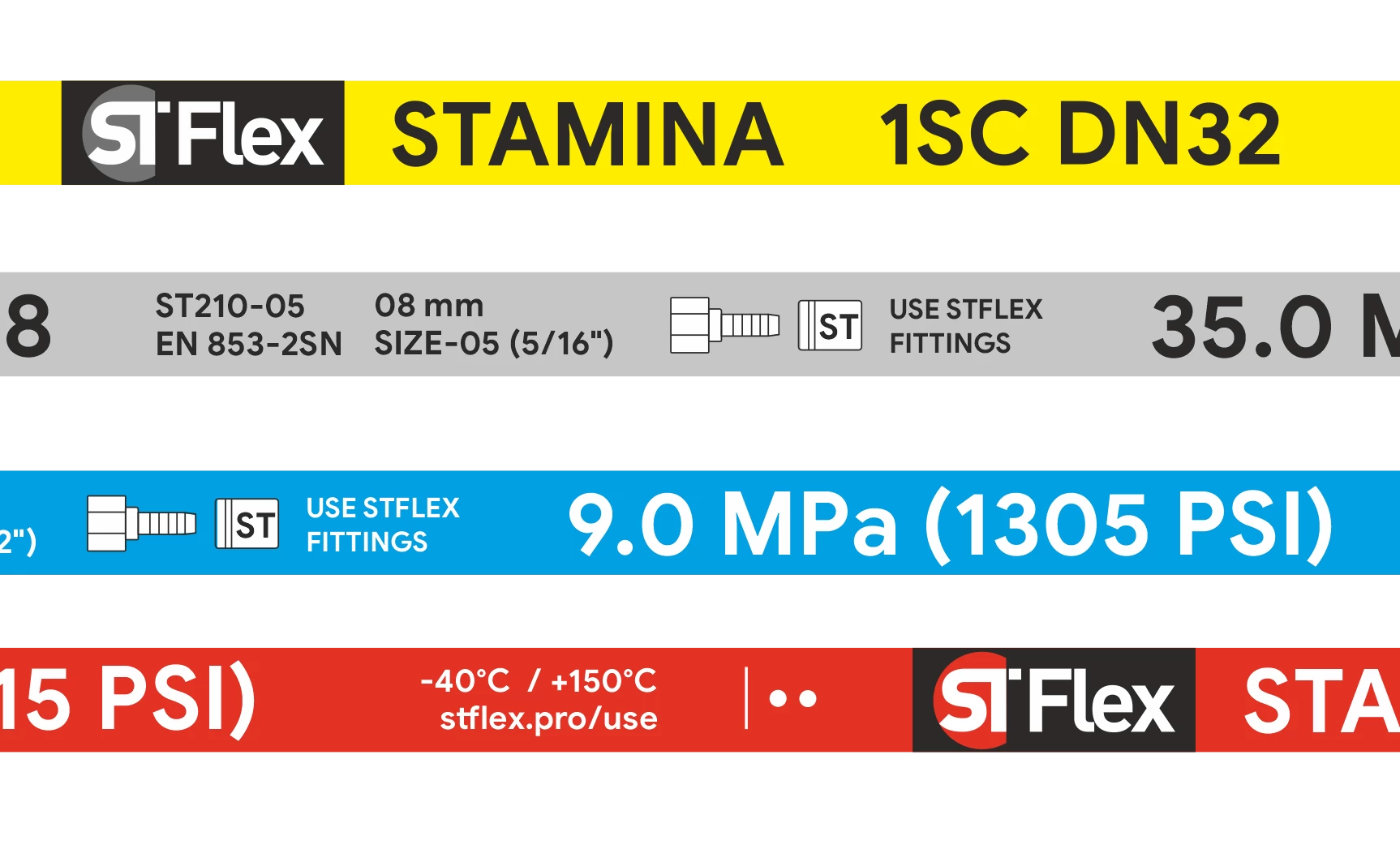

В этой статье мы рассмотрим различные элементы маркировки РВД и объясним их значение. Эта информация поможет вам принимать обоснованные решения при выборе РВД и обеспечит их безопасную и долговременную работу.

Рукава высокого давления (РВД) являются незаменимым компонентом в гидравлических системах. РВД применяются для транспортировки жидкостей, газов и иных рабочих сред под высоким давлением. Надежная и безопасная эксплуатация РВД зависит от правильного понимания их маркировки. Маркировка РВД содержит информацию о технических характеристиках, таких как рабочее давление, температура, совместимость со средой и другие параметры. Расшифровка этой маркировки позволяет пользователям идентифицировать и правильно использовать РВД, обеспечивая безопасность и эффективность работы системы. В этой статье мы рассмотрим различные элементы маркировки РВД и расшифруем их значения. Понимание этой информации поможет вам сделать обоснованный выбор РВД.


Тип резины
По типу рукава разделяются на:

1SN, 1SC - Нитриловая трукбка (NBR) с одинарным армированием из стальной латунированной проволоки и синтетическим каучуковым покрытием.
2SN, 2SC - Нитриловая трукбка (NBR) с двойным армированием из стальной латунированной проволоки и синтетическим каучуковым покрытием, кроме DN76 и DN102 – три оплетки.
4SH, 4SP - Гидравлическая трубка из синтетического каучука с армированием из четырех стальных спиральных навивок и покрытием из синтетического каучука.
R4 - Гидравлическая трубка из синтетического каучука с армированием из четырех стальных спиральных навивок и покрытием из синтетического маслостойкого, синтетического каучука, устойчивого к атмосферным воздействиям.
R15 - Гидравлическая трубка из синтетического каучука с армированием из шести стальных спиральных навивок и покрытием из синтетического каучука.

Внутренний диаметр рукава
Внутренний диаметр рукава обозначается DN и соответствует стандартным значениям:
DN05, DN06, DN08, DN10, DN12, DN16, DN20, DN25, DN32, DN38, DN50, DN63, DN76 и т.д

Артикул
Артикулы рукавов соответствуют приведённым на сайте Stflex и в каталоге.

Стандарт
Каждый рукав производится в соответствии с определённым стандартом:
BS EN 00853-2015, ISO 03862-2009 и т.д.

Размер внутреннего диаметра
Размер используется для удобства определения внутреннего диаметра и устанавливается с правилом, описанным в статье.

Тип совместимых фитингов
Для рукавов высокого давления Stflex предпочтительным и наиболее совместимыми будут являться фитинги производства Stflex.

Рабочее давление
В маркировке указывается максимальное рабочее давление для каждого рукава, так же они приведены в каталоге и на сайте Stflex.

Диапазон рабочих температур
Исходя из свойств резины определяется диапазон рабочих температур для каждого рукава (они бывают высокотемпературные, морозостойкие и стандартные).

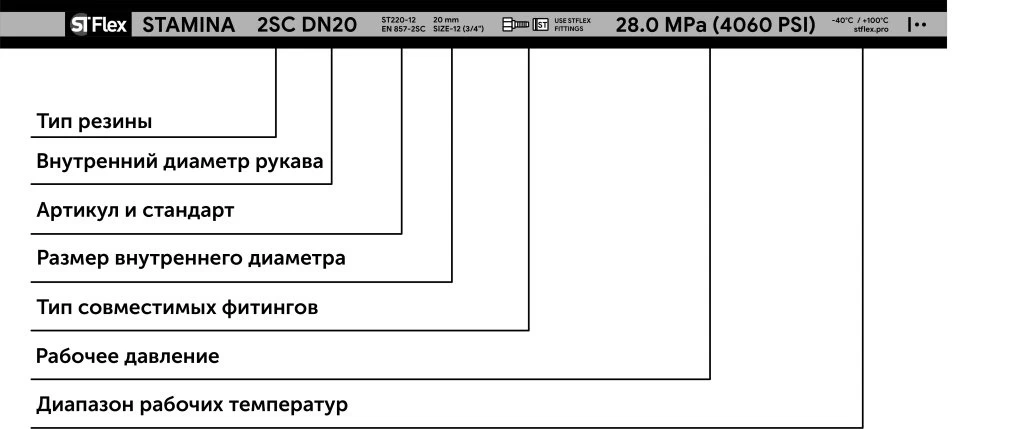

Расшифровка маркировки РВД
