Cкоба цельная STSCN (SF Cat)
Ссылка скопирована

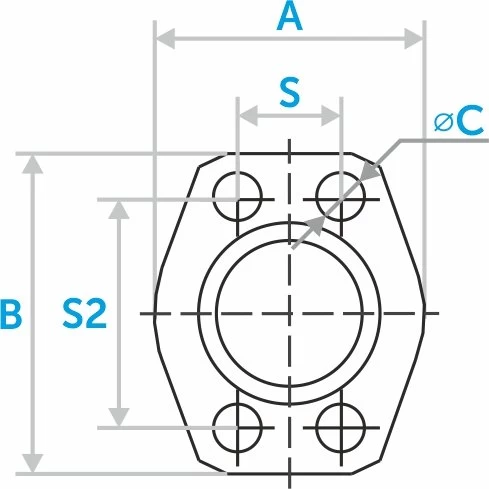

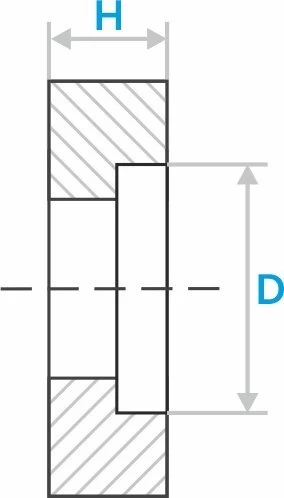

| Код заказа | Размер фланца | Для SF | Болт | Размеры | ⌀С | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | A, мм | B, мм | D, мм | H, мм | S, мм | S2, мм | ⌀, град | штук | |||
| STSCN-12 Код заказа | 3/4 Размер фланца | 41,3 Для SF: мм | M10х1,5 Болт | 60 Размеры: A, мм | 72 Размеры: B, мм | 42,2 Размеры: D, мм | 28 Размеры: H, мм | 23,8 Размеры: S, мм | 50,8 Размеры: S2, мм | 11 ⌀С: ⌀, град | |
| STSCN-16 Код заказа | 1 Размер фланца | 47,6 Для SF: мм | M12х1,75 Болт | 70 Размеры: A, мм | 81 Размеры: B, мм | 48,5 Размеры: D, мм | 28 Размеры: H, мм | 27,8 Размеры: S, мм | 57,2 Размеры: S2, мм | 13 ⌀С: ⌀, град | |
| STSCN-20 Код заказа | 1-1/4 Размер фланца | 54 Для SF: мм | M12x1,75 Болт | 78 Размеры: A, мм | 95 Размеры: B, мм | 54,9 Размеры: D, мм | 28 Размеры: H, мм | 31,8 Размеры: S, мм | 66,6 Размеры: S2, мм | 15 ⌀С: ⌀, град | |
| STSCN-24 Код заказа | 1-1/2 Размер фланца | 63,5 Для SF: мм | M16х2 Болт | 96 Размеры: A, мм | 113 Размеры: B, мм | 64,3 Размеры: D, мм | 32 Размеры: H, мм | 36,6 Размеры: S, мм | 79,3 Размеры: S2, мм | 17 ⌀С: ⌀, град | |
| STSCN-32 Код заказа | 2 Размер фланца | 79,4 Для SF: мм | M20х2,5 Болт | 114 Размеры: A, мм | 133 Размеры: B, мм | 80,3 Размеры: D, мм | 37 Размеры: H, мм | 44,4 Размеры: S, мм | 96,8 Размеры: S2, мм | 21 ⌀С: ⌀, град | |
