Фланец SF Cat 30° (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15

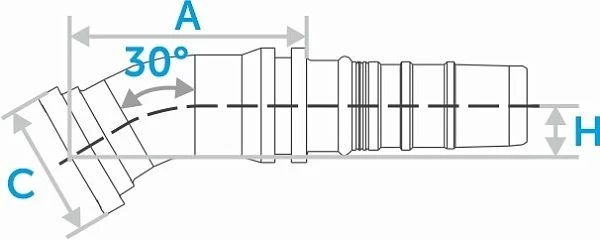

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87933-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 83 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 17 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87933-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 83 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 17 Размеры: H, мм | 14,3 Размеры: L, мм | |
| ST87933-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 88 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 19 Размеры: H, мм | 14,3 Размеры: L, мм | |
| ST87933-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 92 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 21 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87933-20-20 Код заказа | 32 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 106 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 23 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87933-24-20 Код заказа | 32 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 111 Размеры: A, мм | 63,5 Размеры: C, мм | 50,8 Размеры: D, мм | 25 Размеры: H, мм | 14,3 Размеры: L, мм | |
| ST87933-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 121 Размеры: A, мм | 63,5 Размеры: C, мм | 50,8 Размеры: D, мм | 26 Размеры: H, мм | 14,3 Размеры: L, мм | |
| ST87933-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 148 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 34 Размеры: H, мм | 12,57 Размеры: L, мм | |
