Фланец SFS 45° (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15
Стандарт
ISO 12151-3-E45-S
Альтернативное название
SFS 45° / 6000 psi
| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|

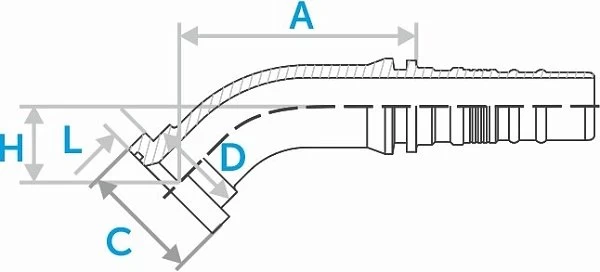

| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87643-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 88,7 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 31,8 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-12 (35) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 93 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 35 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-12 (40) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 98 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 40 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-12 (53) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 111 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 53 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-12 (83) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 3/4 Размер фланца | 141 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 83 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 94 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 31 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-16 (47) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 110 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 47 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-12-16 (53) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 3/4 Размер фланца | 116 Размеры: A, мм | 41,3 Размеры: C, мм | 32 Размеры: D, мм | 53 Размеры: H, мм | 8,76 Размеры: L, мм | |
| ST87643-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 90,8 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 33,2 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-12 (44) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 102 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 44 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-12 (54) Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 1 Размер фланца | 112 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 54 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 101 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 34,7 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-16 (41) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 104 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 41 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-16 (50) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 113 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 50 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-16-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1 Размер фланца | 114 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 48 Размеры: H, мм | 9,53 Размеры: L, мм | |
| ST87643-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 103,9 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 37,5 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-20-16 (50) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 113 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 50 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-20-16 (74) Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1-1/4 Размер фланца | 137 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 74 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-20-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 116 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 41,5 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-20-20 (45) Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 121 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 45 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-20-20 (45) Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 136 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 60 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87643-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 120,1 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 45,1 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-24-20 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/2 Размер фланца | 140 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 64 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 134,6 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 49 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 155 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 70 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-24-24 (80) Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 165 Размеры: A, мм | 63,5 Размеры: C, мм | 51 Размеры: D, мм | 80 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 140,2 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 54,7 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-32-24 (70) Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 2 Размер фланца | 155 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 70 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 163,3 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 61,9 Размеры: H, мм | 12,57 Размеры: L, мм | |
| ST87643-32-32 (70) Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 2 Размер фланца | 172 Размеры: A, мм | 79,4 Размеры: C, мм | 67 Размеры: D, мм | 70 Размеры: H, мм | 12,57 Размеры: L, мм | |
