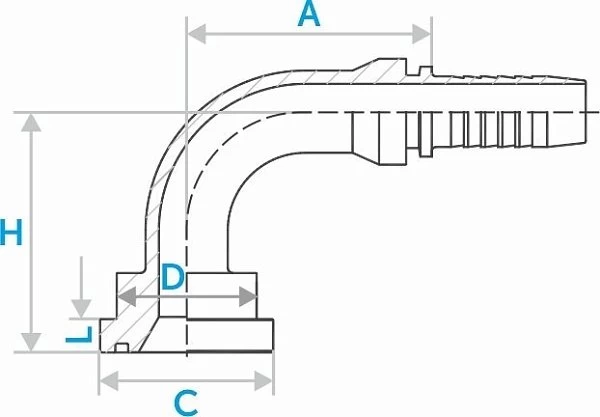

Фланец SFS, угол 90°

Ссылка скопирована

Совместим с рукавами

EN 853 1SN/2SN
EN 857 1SC/2SС
EN 856 4SP/4SH

Стандарт

ISO 12151-3-E-S

Альтернативное название

SFS 90° / 6000 psi

Код заказа	Внутренний диаметр			Размер фланца	Размеры					Количество
	DN	дюйм	размер		A, мм	C, мм	D, мм	H, мм	L, мм	штук
ST87692-08-08 Код заказа	12 Внутренний диаметр: DN	1/2 Внутренний диаметр: дюйм	-8 Внутренний диаметр: размер	1/2 Размер фланца	41 Размеры: A, мм	31,7 Размеры: C, мм	24 Размеры: D, мм	48 Размеры: H, мм	7,75 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-12-10 Код заказа	16 Внутренний диаметр: DN	5/8 Внутренний диаметр: дюйм	-10 Внутренний диаметр: размер	3/4 Размер фланца	56,5 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	56,5 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	66,2 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	66 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-12-12(100) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	66,2 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	100 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-12-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	3/4 Размер фланца	78 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	74,5 Размеры: H, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	66,2 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	69 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	74,5 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(100) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	100 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(110) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	110 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(125) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	125 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(130) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	130 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(135) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	135 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(150) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	150 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-16(165) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	78 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	165 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-16-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1 Размер фланца	91,5 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	85,5 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	78 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	78,5 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-16(120) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	78 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	120 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-16(145) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	78 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	145 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-16(165) Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	78 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	165 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	89,5 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(100) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	100 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(120) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	120 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(140) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	140 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(150) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	150 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(165) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	165 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(170) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	170 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(175) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	175 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(180) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	180 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(200) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	200 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(210) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	210 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(230) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	230 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-20-20(260) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	91,5 Размеры: A, мм	54 Размеры: C, мм	44 Размеры: D, мм	260 Размеры: H, мм	10,29 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-24-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/2 Размер фланца	91,5 Размеры: A, мм	63,5 Размеры: C, мм	51 Размеры: D, мм	94,5 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	109,4 Размеры: A, мм	63,5 Размеры: C, мм	51 Размеры: D, мм	108 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	2 Размер фланца	109,4 Размеры: A, мм	79,4 Размеры: C, мм	67 Размеры: D, мм	116 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87692-32-32 Код заказа	50 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	131,8 Размеры: A, мм	79,4 Размеры: C, мм	67 Размеры: D, мм	136,3 Размеры: H, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
