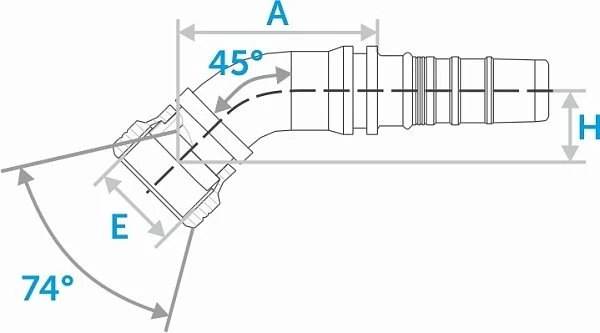

Фитинг JIC 45° ниппель-конус 74° (Interlock)
Ссылка скопирована
Стандарты
ISO 12151-5
ISO 8434-2
ISO 8434-2
Совместим с рукавами
SAE100 R13/R15
Альтернативное название
DGJ 45°
| Код заказа | Внутренний диаметр | Размеры | Резьба | Количество | ||||
|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | H, мм | S1, мм | Е, дюйм | штук | |
| ST26743-12-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 90 Размеры: A, мм | 32 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26743-12-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 97 Размеры: A, мм | 34 Размеры: H, мм | 32 Размеры: S1, мм | 1-1/16x12UN Резьба: Е, дюйм | |
| ST26743-16-12 Код заказа | 20 Внутренний диаметр: DN | 3/4 Внутренний диаметр: дюйм | -12 Внутренний диаметр: размер | 90 Размеры: A, мм | 32 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26743-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 97 Размеры: A, мм | 34 Размеры: H, мм | 41 Размеры: S1, мм | 1-5/16x12UN Резьба: Е, дюйм | |
| ST26743-20-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 97 Размеры: A, мм | 34 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26743-20-16 Код заказа | 32 Внутренний диаметр: DN | 1-1/4 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 114 Размеры: A, мм | 38 Размеры: H, мм | 50 Размеры: S1, мм | 1-5/8x12UN Резьба: Е, дюйм | |
| ST26743-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 129 Размеры: A, мм | 44 Размеры: H, мм | 60 Размеры: S1, мм | 1-7/8x12UN Резьба: Е, дюйм | |
| ST26743-32-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 136 Размеры: A, мм | 51 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
| ST26743-32-32 Код заказа | 50 Внутренний диаметр: DN | 2 Внутренний диаметр: дюйм | -32 Внутренний диаметр: размер | 158 Размеры: A, мм | 56 Размеры: H, мм | 75 Размеры: S1, мм | 2-1/2x12UN Резьба: Е, дюйм | |
