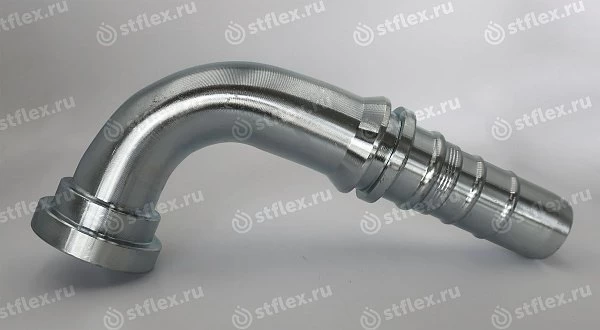

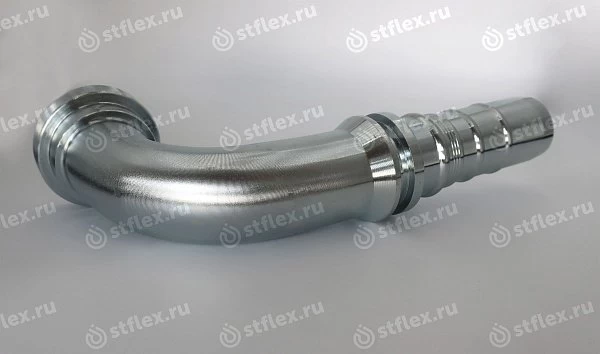

Фланец SFL 90° (Interlock)

Ссылка скопирована

Совместим с рукавами

SAE100 R13/R15

Код заказа	Внутренний диаметр			Размер фланца	Размеры					Количество
	DN	дюйм	размер		A, мм	C, мм	D, мм	H, мм	L, мм	штук
ST87393-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	75 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	62 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-12-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	3/4 Размер фланца	89 Размеры: A, мм	38,1 Размеры: C, мм	31,7 Размеры: D, мм	70 Размеры: H, мм	6,73 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-16-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	75 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	62 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-16-12 (130) Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	1 Размер фланца	75 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	130 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	88,9 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	67,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-16-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1 Размер фланца	109 Размеры: A, мм	44,4 Размеры: C, мм	38 Размеры: D, мм	87 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88,9 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	67,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-20-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1-1/4 Размер фланца	88,9 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	97 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-20-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	105,8 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	78,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-20-20 (150) Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/4 Размер фланца	105,8 Размеры: A, мм	50,8 Размеры: C, мм	43 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-24-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	1-1/2 Размер фланца	105,8 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	80,5 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	123,2 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	94 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-24-24 (150) Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	123,2 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	150 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-24-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	1-1/2 Размер фланца	151 Размеры: A, мм	60,3 Размеры: C, мм	50 Размеры: D, мм	129 Размеры: H, мм	8 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-32-20 Код заказа	32 Внутренний диаметр: DN	1-1/4 Внутренний диаметр: дюйм	-20 Внутренний диаметр: размер	2 Размер фланца	109 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	92 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-32-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	2 Размер фланца	123,2 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	95 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	150,3 Размеры: A, мм	71,4 Размеры: C, мм	62 Размеры: D, мм	114,3 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST87393-40-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2-1/2 Размер фланца	150,3 Размеры: A, мм	84,1 Размеры: C, мм	74 Размеры: D, мм	114,3 Размеры: H, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
