Фланец SFS 22,5° (Interlock)
Ссылка скопирована
Совместим с рукавами
SAE100 R13/R15
Стандарт
ISO 6162-2
Альтернативное название
SFS 22.5°

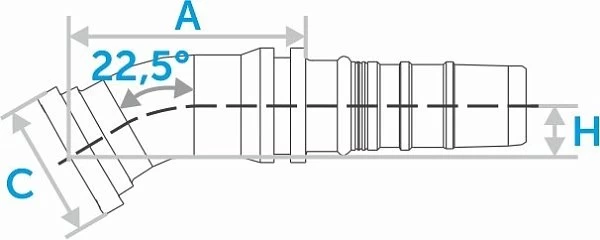

| Код заказа | Внутренний диаметр | Размер фланца | Размеры | Количество | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | дюйм | размер | A, мм | C, мм | D, мм | H, мм | L, мм | штук | ||
| ST87623-16-16 Код заказа | 25 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -16 Внутренний диаметр: размер | 1 Размер фланца | 84 Размеры: A, мм | 47,6 Размеры: C, мм | 38 Размеры: D, мм | 13 Размеры: H, мм | 14,3 Размеры: L, мм | |
| ST87623-20-20 Код заказа | 32 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 84 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 16 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87623-20-20 (70) Код заказа | 32 Внутренний диаметр: DN | 1 Внутренний диаметр: дюйм | -20 Внутренний диаметр: размер | 1-1/4 Размер фланца | 84 Размеры: A, мм | 54 Размеры: C, мм | 44 Размеры: D, мм | 70 Размеры: H, мм | 10,29 Размеры: L, мм | |
| ST87623-24-24 Код заказа | 40 Внутренний диаметр: DN | 1-1/2 Внутренний диаметр: дюйм | -24 Внутренний диаметр: размер | 1-1/2 Размер фланца | 116 Размеры: A, мм | 63,5 Размеры: C, мм | 50,8 Размеры: D, мм | 18 Размеры: H, мм | 14,3 Размеры: L, мм | |
