Фланец SFS заглушенный (Interlock)

Ссылка скопирована

Совместим с рукавами

SAE100 R13/R15

Стандарт

ISO 12151-3-S-S

Альтернативное название

SFS / 6000 psi

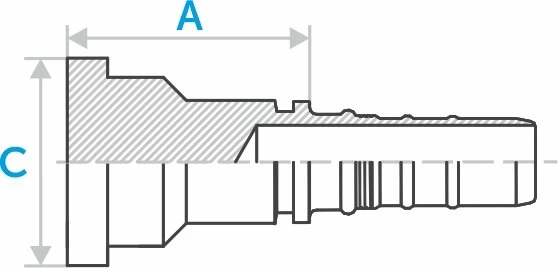

Код заказа	Внутренний диаметр			Размер фланца	Размеры				Количество
	DN	дюйм	размер		A, мм	C, мм	D, мм	L, мм	штук
ST97613-12-12 Код заказа	20 Внутренний диаметр: DN	3/4 Внутренний диаметр: дюйм	-12 Внутренний диаметр: размер	3/4 Размер фланца	53 Размеры: A, мм	41,3 Размеры: C, мм	32 Размеры: D, мм	8,76 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST97613-16-16 Код заказа	25 Внутренний диаметр: DN	1 Внутренний диаметр: дюйм	-16 Внутренний диаметр: размер	1 Размер фланца	59,4 Размеры: A, мм	47,6 Размеры: C, мм	38 Размеры: D, мм	9,53 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST97613-24-24 Код заказа	40 Внутренний диаметр: DN	1-1/2 Внутренний диаметр: дюйм	-24 Внутренний диаметр: размер	1-1/2 Размер фланца	78,7 Размеры: A, мм	63,5 Размеры: C, мм	51 Размеры: D, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа
ST97613-32-32 Код заказа	50 Внутренний диаметр: DN	2 Внутренний диаметр: дюйм	-32 Внутренний диаметр: размер	2 Размер фланца	91 Размеры: A, мм	79,4 Размеры: C, мм	67 Размеры: D, мм	12,57 Размеры: L, мм	- + × Выбрано максимальное количество, доступное для заказа

Описание

Производится по обычным стандартам ISO, но не имеет отверстия и канавки под уплотнительное кольцо.
В основном устанавливается на гидрораспределителях для компенсации гидравлических ударов.
