Скоба (прижимная) полуфланец (разъемная) STFS SFS 6000 psi, код 62

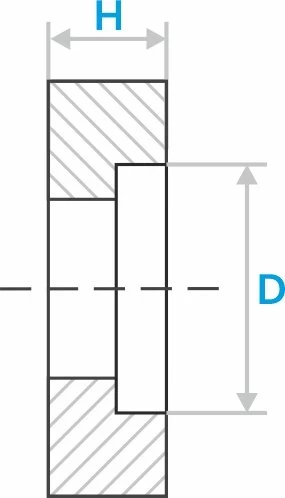

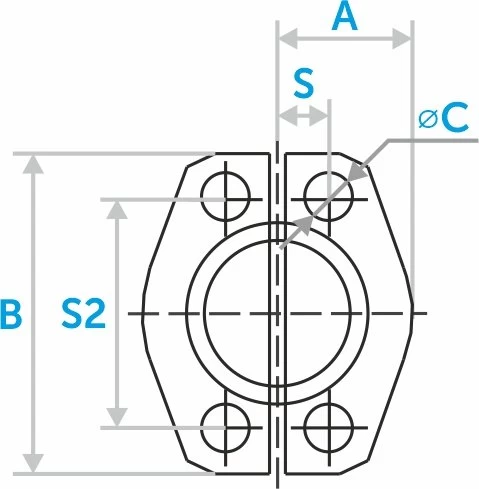

| Код заказа | Размер фланца | Болт | Размеры | Количество | |||||
|---|---|---|---|---|---|---|---|---|---|
| B, мм | A, мм | D, мм | H, мм | S1, мм | S2, мм | штук | |||
| STFS-08 Код заказа | 1/2 Размер фланца | M8x1,25 Болт | 57,2 Размеры: B, мм | 22 Размеры: A, мм | 32,5 Размеры: D, мм | 16 Размеры: H, мм | 18,2 Размеры: S1, мм | 40,5 Размеры: S2, мм | |
| STFS-12 Код заказа | 3/4 Размер фланца | M10x1,5 Болт | 72 Размеры: B, мм | 30 Размеры: A, мм | 42,2 Размеры: D, мм | 19 Размеры: H, мм | 23,8 Размеры: S1, мм | 50,8 Размеры: S2, мм | |
| STFS-16 Код заказа | 1 Размер фланца | M12x1,75 Болт | 81 Размеры: B, мм | 35 Размеры: A, мм | 48,5 Размеры: D, мм | 24 Размеры: H, мм | 27,8 Размеры: S1, мм | 57,2 Размеры: S2, мм | |
| STFS-32 Код заказа | 1-1/4 Размер фланца | M12x1,75 Болт | 95 Размеры: B, мм | 39 Размеры: A, мм | 54,9 Размеры: D, мм | 27 Размеры: H, мм | 31,8 Размеры: S1, мм | 66,6 Размеры: S2, мм | |
| STFS-24 Код заказа | 1-1/2 Размер фланца | M16х2 Болт | 113 Размеры: B, мм | 48 Размеры: A, мм | 64,3 Размеры: D, мм | 30 Размеры: H, мм | 36,6 Размеры: S1, мм | 79,3 Размеры: S2, мм | |
| STFS-32 Код заказа | 2 Размер фланца | M20х2,5 Болт | 133 Размеры: B, мм | 57 Размеры: A, мм | 80,3 Размеры: D, мм | 37 Размеры: H, мм | 44,4 Размеры: S1, мм | 96,8 Размеры: S2, мм | |
Описание
Скоба прижимная (полуфланец, разъёмная) STFS / SFS под стандарт SAE 6000 psi (Code 62) применяется для крепления РВД к плоскому порту оборудования в гидросистемах высокого давления. Скоба состоит из двух половин, которые устанавливаются вокруг фланцевой тарелки и стягиваются болтами, формируя равномерное прижатие соединения. Такое исполнение удобно при монтаже и обслуживании: полуфланец можно установить без демонтажа рукава.
Подбор и установка
- скоба должна соответствовать стандарту SAE Code 62 (6000 psi)
- типоразмер подбирают по фланцевой голове и болтовому рисунку
- полуфланцы используют только попарно, из одной серии
- плоскости и тарелка должны быть чистыми, без задиров
- болты затягивают крест-накрест с заданным моментом
Скоба не участвует в уплотнении напрямую, но влияет на надёжность соединения: неправильный размер или перекос приводят к неравномерному прижатию и утечкам даже при исправном уплотнительном кольце.
